Stacja zasilania z UPS - zabezpieczenie domowych instalacji i stanowisk pracy

Stacja zasilania z UPS to kompaktowy magazyn energii z własną elektroniką sterującą, który w normalnych warunkach korzysta z sieci energetycznej, a w momencie awarii automatycznie przechodzi na pracę z akumulatora. W odróżnieniu od klasycznego UPS nie jest konstrukcją jedynie dla szafy serwerowej, lecz urządzeniem ogólnego przeznaczenia, zdolnym zasilać zarówno sprzęt biurowy, jak i elementy instalacji domowej oraz odbiorniki używane w terenie. Użytkownik otrzymuje jedno źródło energii, które może pracować stacjonarnie, współpracować z panelami fotowoltaicznymi i w razie potrzeby zostać zabrane do warsztatu albo kampera. Żeby taki system rzeczywiście spełniał swoją rolę, trzeba jednak rozumieć jego zasadę działania, umieć czytać specyfikację i świadomie go włączyć do instalacji.

Stacja zasilania z UPS jako element zabezpieczenia instalacji

W typowej instalacji mieszkaniowej lub biurowej jakość napięcia sieciowego wystarcza do pracy oświetlenia i prostych urządzeń, natomiast bywa problematyczna dla rozbudowanej elektroniki, systemów sterowania oraz sprzętu sieciowego. Krótkie przerwy, głębokie spadki wartości skutecznej, częste zadziałania wyłączników nadprądowych albo lokalne przeciążenia linii powodują nagłe wyłączenia komputerów, restart sterowników kotłów, gubienie konfiguracji przez centrale alarmowe i utratę połączeń sieciowych. Dla użytkownika oznacza to nie tylko dyskomfort, ale także ryzyko utraty danych oraz przyspieszoną degradację podzespołów narażonych na gwałtowne stany przejściowe. Stacja zasilania z UPS tworzy dodatkowy poziom ochrony: przejmuje rolę bufora energii pomiędzy siecią a odbiornikami, stabilizuje parametry napięcia i zapewnia ciągłość pracy sprzętu przez czas, na jaki pozwala pojemność akumulatora, co w wielu zastosowaniach jest bardziej praktyczne niż krótkie podtrzymanie oferowane przez typowy UPS używany w biurach.

Czym jest stacja zasilania z UPS i czym różni się od zwykłego UPS

Stacja zasilania z UPS to zintegrowany system, w którym w jednej obudowie umieszczono akumulator o znacznej pojemności, inwerter zamieniający energię zmagazynowaną w ogniwach na napięcie sieciowe 230 V, ładowarkę sieciową, często także kontroler PV oraz elektronikę odpowiedzialną za nadzór nad trybami pracy. Dzięki temu pojedyncze urządzenie może w ciągu dnia zasilać stanowisko komputerowe, wieczorem utrzymywać pracę kotłowni, a w weekend zostać zabrane w teren i współpracować z panelami słonecznymi. Klasyczny UPS jest zazwyczaj konstrukcją wyspecjalizowaną, projektowaną głównie z myślą o krótkim podtrzymaniu serwerów i switchy przy wykorzystaniu niewielkich akumulatorów AGM. Ma ograniczoną pojemność, niewiele wyjść i nie jest przystosowany do częstego transportu. Stacja zasilania z UPS ma natomiast akumulator litowo jonowy lub LiFePO₄ o wielokrotnie większej energii, szereg gniazd AC oraz portów DC i USB, wzmocnioną obudowę z uchwytami i oprogramowanie gotowe do pracy w zmiennych warunkach. Różni się więc nie tylko fizyczną budową, ale przede wszystkim zakresem zastosowań: zamiast jednego wąskiego scenariusza IT obsługuje wiele segmentów, od biura przez dom aż po instalacje mobilne.

Zasada działania funkcji UPS w stacjach zasilania

W trybie współpracy z siecią stacja zasilania z UPS pobiera energię z gniazda 230 V, która zasila ładowarkę ogniw oraz tor wyjściowy dla odbiorników. W prostszych konstrukcjach oznacza to, że napięcie z sieci jest przekazywane przez elektroniczny przełącznik bezpośrednio na gniazda wyjściowe, natomiast inwerter pozostaje w stanie gotowości. Gdy elektronika detektuje zanik lub poważne zniekształcenie napięcia wejściowego, przełącznik w bardzo krótkim czasie odłącza tor sieciowy i aktywuje przetwornicę, która przejmuje zasilanie odbiorników, wykorzystując energię z akumulatora. W bardziej zaawansowanych urządzeniach inwerter pracuje cały czas, a sieć służy jedynie jako źródło energii do ładowania ogniw, co całkowicie separuje charakterystykę napięcia wyjściowego od parametrów sieci i zbliża układ do topologii on line znanej z UPS-ów serwerowych.

Najważniejszym parametrem funkcji UPS jest czas przełączenia rozumiany jako odstęp pomiędzy zanikiem napięcia na wejściu a chwila, w której na gniazdach wyjściowych pojawia się stabilny sygnał z inwertera. Dla większości zasilaczy impulsowych komputerów i routerów przerwa na poziomie kilku milisekund jest tolerowana, natomiast dłuższy brak zasilania powoduje reset lub zawieszenie systemu. Stacja zasilania z UPS, która ma realnie chronić wrażliwy sprzęt, powinna mieć tę wartość podawaną w specyfikacji, a moduł sterujący musi nie tylko szybko reagować na zanik napięcia, lecz także kontrolować powrót sieci. Ponowne przejście na zasilanie z gniazda nie może wprowadzać nagłych skoków poziomu ani krótkich przerw, ponieważ ich efekt dla elektroniki byłby identyczny jak przy klasycznym zaniku.

Kluczowe parametry techniczne stacji zasilania z UPS

Podstawową wielkością określającą możliwości stacji zasilania z UPS jest moc ciągła inwertera, podawana w watach. Określa ona, jak duże obciążenie może być podłączone do gniazd wyjściowych bez ryzyka wyzwolenia zabezpieczenia i spadku napięcia poniżej wartości użytecznej. W praktyce suma mocy znamionowych wszystkich odbiorników powinna być wyraźnie niższa niż wartość deklarowana przez producenta, tak aby urządzenie miało zapas i mogło bez problemu znosić chwilowe skoki obciążenia. Kolejna istotna wielkość to moc szczytowa, która opisuje, jak wysoki prąd rozruchowy jest w stanie obsłużyć inwerter przy krótkotrwałych obciążeniach. Jest to szczególnie ważne przy pompach, sprężarkach, niektórych elektronarzędziach i zasilaczach o dużej pojemności wejściowej.

W praktyce liczy się nie tylko moc inwertera, ale też ilość energii dostępnej w akumulatorze. Pojemność podawana w watogodzinach określa orientacyjny czas pracy pod obciążeniem, jednak realny wynik zależy dodatkowo od dopuszczalnej głębokości rozładowania, typu ogniw i sprawności konwersji na 230 V. Moduły LiFePO₄ zapewniają dużą liczbę cykli, dobrą stabilność w różnych temperaturach i wysoki poziom bezpieczeństwa, konstrukcje NMC są lżejsze przy tej samej pojemności, ale mniej trwałe. Do oceny całości dochodzi jakość toru AC, czyli kształt przebiegu (preferowana czysta sinusoida), zakres odchyleń napięcia i częstotliwości, sprawność przy różnych obciążeniach oraz pobór mocy przy małym użyciu. Warto też zwrócić uwagę na hałas wentylatorów, dopuszczalny przedział temperatur pracy oraz wyposażenie dodatkowe, takie jak monitoring przez aplikację, aktualizacje firmware i ergonomicznie rozmieszczone gniazda AC, wyjścia niskonapięciowe i porty USB.

Zastosowania stacji zasilania z UPS

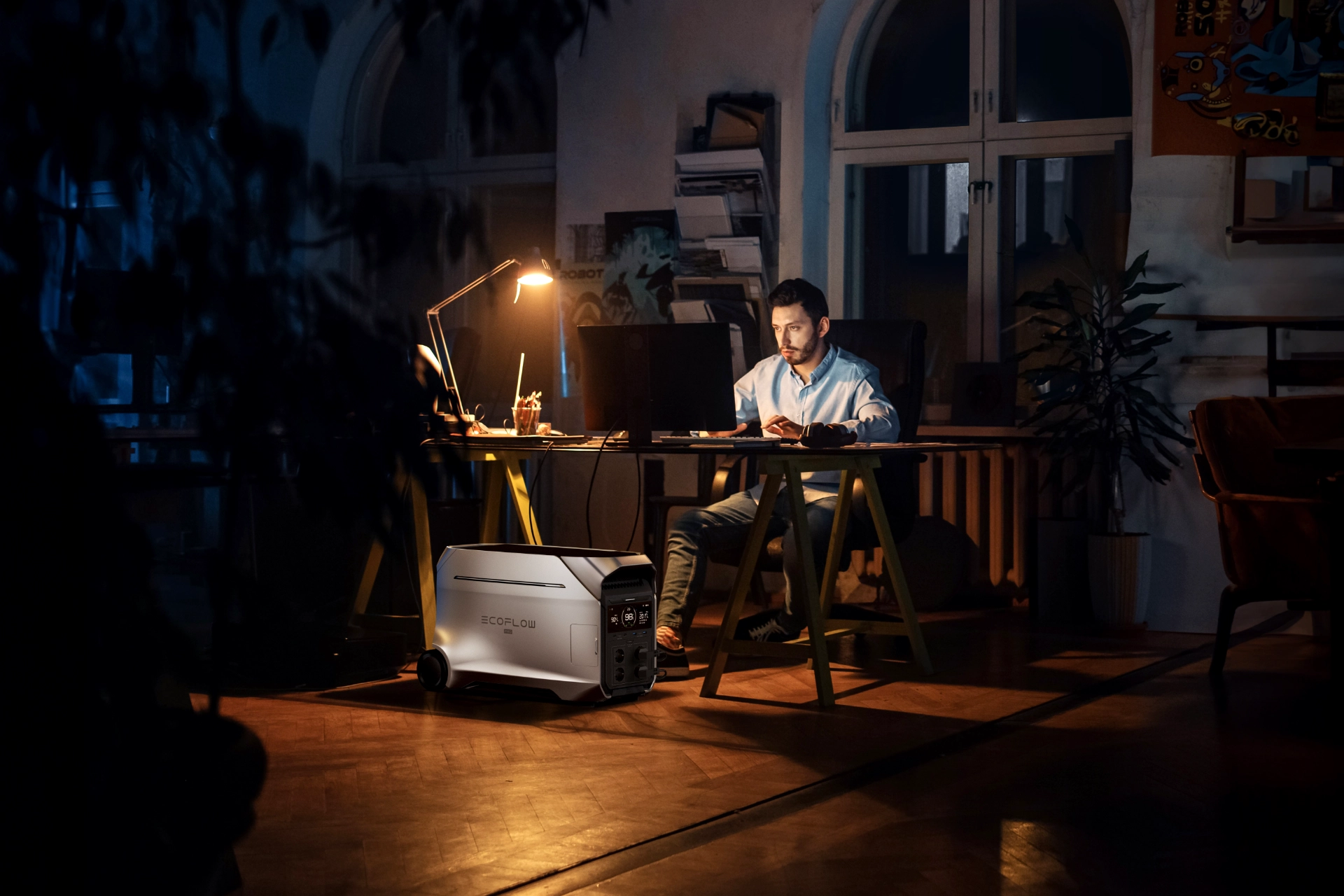

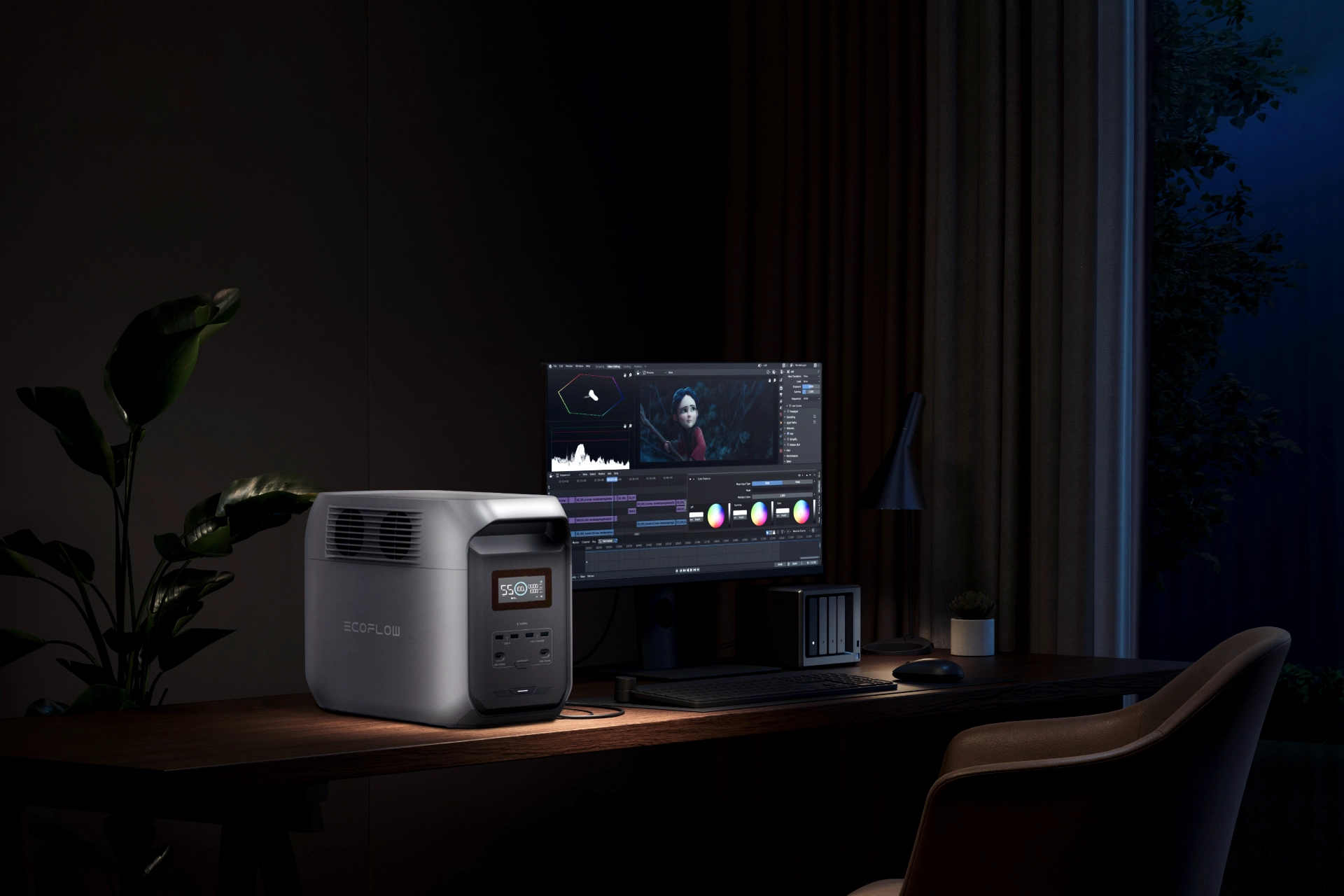

W biurze stacja zasilania z UPS może stanowić centralny element niewielkiej infrastruktury energetycznej. Jeden moduł jest w stanie jednocześnie utrzymać pracę stacji roboczej z kilkoma monitorami, routera, przełącznika sieciowego, telefonu VoIP i serwera NAS, a przy tym pozostawia jeszcze pewien zapas mocy na urządzenia peryferyjne. W przypadku krótkiego zaniku napięcia użytkownik często w ogóle nie zauważa problemu, natomiast przy dłuższej przerwie ma do dyspozycji wystarczająco dużo czasu, aby zapisać projekty, zamknąć aplikacje i w kontrolowany sposób wyłączyć system plików. Taka konfiguracja sprawdza się szczególnie dobrze w małych biurach projektowych, serwisach, punktach obsługi klienta oraz w każdym miejscu, gdzie nawet kilkuminutowe zatrzymanie stanowiska komputerowego przekłada się na konkretne straty.

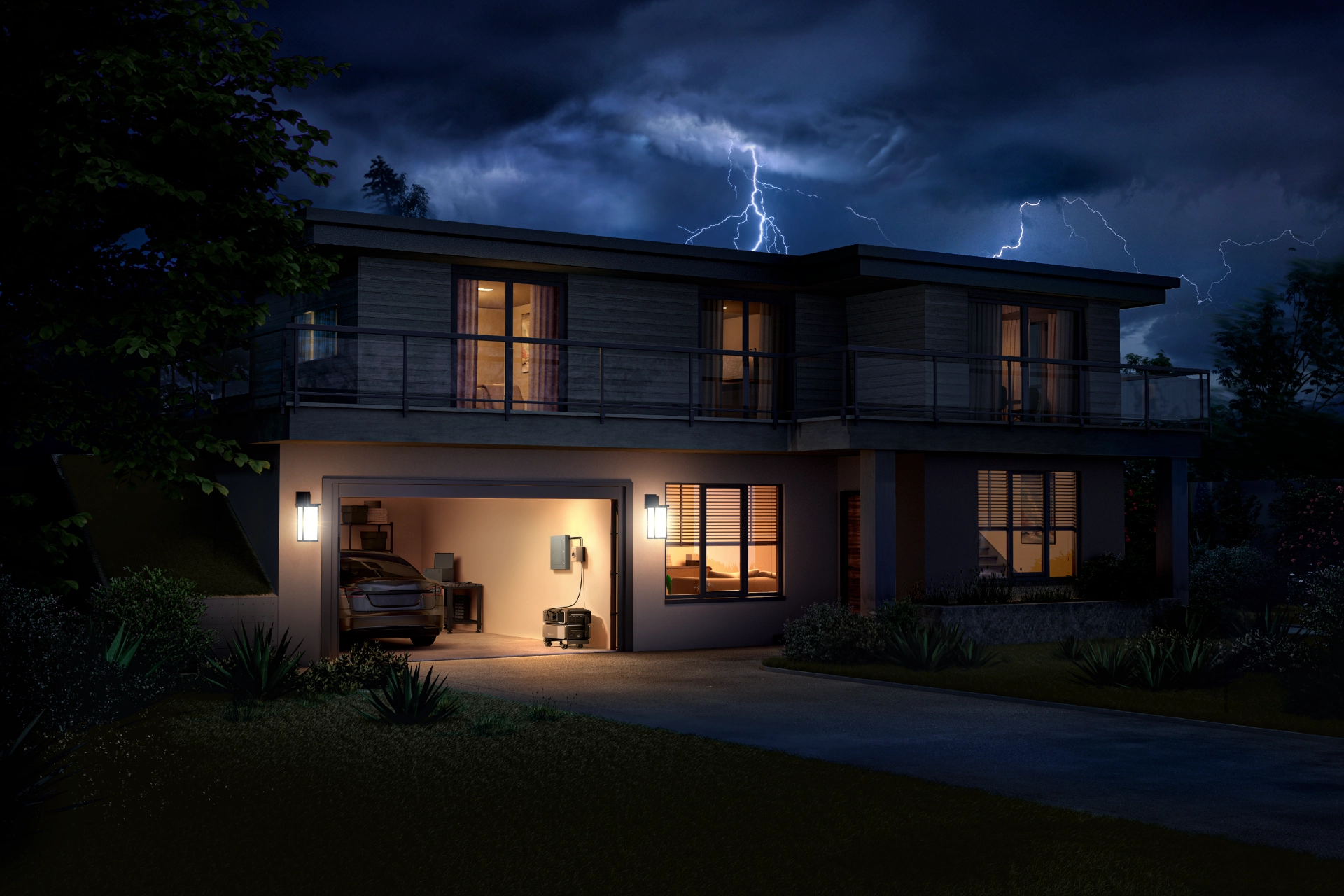

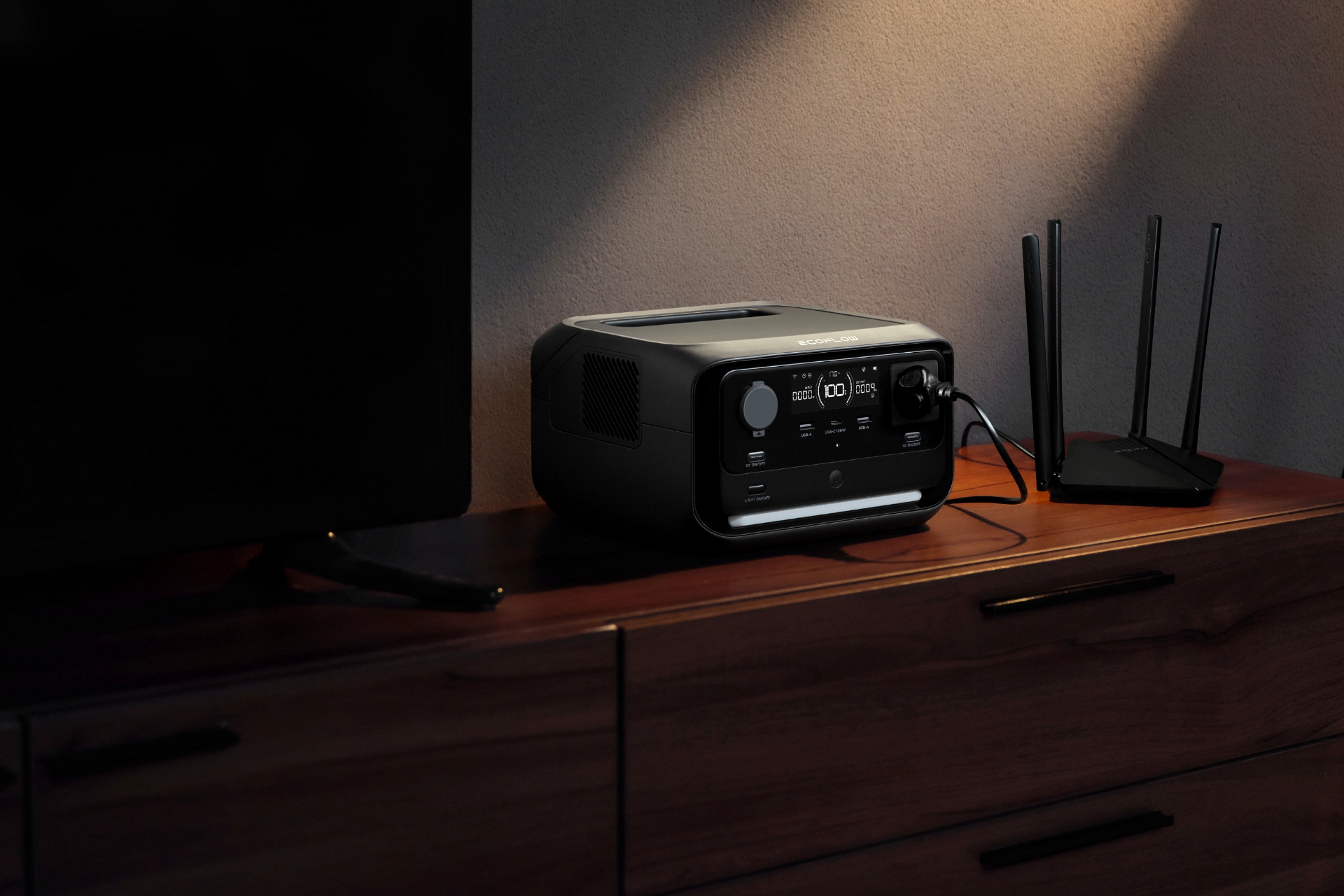

W zastosowaniach domowych stacja zasilania z UPS przejmuje rolę zapasowego źródła energii dla newralgicznych elementów infrastruktury: sterownika kotła gazowego, pomp obiegowych, siłowników zaworów mieszających, modułów automatyki domowej, centrali alarmowej oraz urządzeń sieciowych. Dzięki temu kocioł nie wygasa przy każdym krótkim zaniku napięcia, instalacja grzewcza nie ulega wychłodzeniu, a system monitoringu zachowuje łączność. W wariancie mobilnym ten sam sprzęt zasila elektronarzędzia o umiarkowanej mocy, oświetlenie robocze, przyrządy pomiarowe, sprzęt RTV w kamperze lub na łodzi oraz ładowarki do urządzeń przenośnych. Jeżeli producent przewidział wejście PV z kontrolerem, stacja zasilania z UPS może stać się rdzeniem niewielkiego układu off grid, który w ciągu dnia ładuje akumulator z paneli, a wieczorem zasila stanowisko pracy albo wybrane obwody w domu.

Jak dobrać stację zasilania z UPS do swoich potrzeb?

Dobór konkretnego modelu należy rozpocząć od sporządzenia listy odbiorników, które mają być podtrzymywane. Dla każdego urządzenia trzeba określić moc znamionową oraz, w przypadku odbiorników z silnikiem lub dużą pojemnością wejściową, szacowany prąd rozruchowy. Sumę mocy porównuje się następnie z wartością ciągłą inwertera i dodaje zapas co najmniej kilkunastu, a najlepiej około dwudziestu procent. Taka rezerwa zmniejsza ryzyko pracy przy granicznych wartościach i ogranicza liczbę sytuacji, w których układ zabezpieczeń odłączy obciążenie przy chwilowym przeciążeniu. Osobno warto sprawdzić, czy wszystkie planowane urządzenia tolerują pracę z przetwornicy i czy wymagają idealnie sinusoidalnego przebiegu, co ma znaczenie między innymi przy zasilaczach impulsowych starszego typu oraz niektórych napędach.

Drugim etapem jest określenie oczekiwanego czasu autonomii oraz profilu użytkowania. Jeżeli stacja zasilania z UPS ma pokrywać tylko krótkie przerwy, pojemność na poziomie około 500-1000 Wh przy typowym obciążeniu biurowym daje zwykle kilkadziesiąt minut komfortowego działania. Gdy sprzęt ma zapewnić pracę kotłowni czy węzła sieciowego przez kilka godzin, pojemność musi być odpowiednio większa, a w niektórych przypadkach zasadna jest możliwość dołączenia dodatkowych modułów bateryjnych. Należy także zdecydować, czy urządzenie będzie często rozładowywane głęboko, czy raczej większość czasu spędzi w roli zabezpieczenia używanego sporadycznie; ten aspekt ma wpływ na wybór chemii ogniw. Dopełnieniem są kryteria użytkowe: masa, gabaryty, ergonomia uchwytów, poziom hałasu, liczba gniazd, możliwość ładowania z kilku źródeł jednocześnie, współpraca z panelami PV oraz dostępność aplikacji z diagnostyką i historią pracy.

Instalacja i zasady bezpiecznego podłączenia

Najprostsza konfiguracja, wystarczająca w wielu zastosowaniach, zakłada wpięcie stacji zasilania z UPS do standardowego gniazda 230 V oraz podłączenie chronionych urządzeń bezpośrednio do jej wyjść. Odbiorniki mogą być zebrane na jednej listwie zasilającej o odpowiednim prądzie znamionowym, przy czym nie zaleca się kaskadowego łączenia kilku listew. W takim układzie cała logika związana z przełączaniem pomiędzy siecią a akumulatorem pozostaje wewnątrz stacji, a instalacja budynku nie wymaga żadnych modyfikacji. Ważne jest jedynie, aby nie przekraczać deklarowanej mocy urządzenia, dbać o odpowiedni przekrój przewodów i unikać zagięć oraz miejsc narażonych na uszkodzenia mechaniczne.

Bardziej zaawansowana integracja, na przykład z rozdzielnicą domową, wymaga już zastosowania przełącznika źródeł, który jednoznacznie rozdzieli obwód zasilany przez sieć i obwód zasilany z inwertera. Chodzi o to, aby nie dopuścić do sytuacji, w której energia z akumulatora trafi do instalacji energetycznej budynku lub odwrotnie, oraz aby wyłączniki różnicowoprądowe i nadprądowe działały prawidłowo w obu trybach. Projekt takiego układu powinien przygotować elektryk z uprawnieniami, biorąc pod uwagę sposób uziemienia, wymagania norm dotyczących źródeł wyspowych, obciążalność prądową przewodów oraz konfigurację obwodów odbiorczych. Niezależnie od poziomu złożoności instalacji dobrą praktyką jest okresowy test działania: kontrolowane odłączenie sieci, obserwacja reakcji stacji i odbiorników, pomiar czasu przełączenia, a także sprawdzenie, czy po powrocie napięcia wszystko wraca do normalnego trybu bez niepożądanych przerw.

Stacja zasilania z UPS a klasyczny UPS

Przy porównaniu stacji zasilania z UPS ze standardowym UPS-em warto rozdzielić dwa światy: infrastruktury serwerowej i zastosowań ogólnych. Urządzenia projektowane dla szaf rackowych w centrach danych są zoptymalizowane pod kątem bardzo krótkiego czasu reakcji, pracy w topologii on line, redundantnych zasilaczy i rozbudowanych systemów monitoringu. Ich zadaniem jest ochrona sprzętu, który ma działać bez przerwy przez całą dobę, dlatego czas przełączenia liczony jest w pojedynczych milisekundach, a dopuszczalne wahania parametrów wyjściowych są minimalne. W zamian przyjmuje się, że czas autonomii może być krótki, a cała architektura korzysta dodatkowo z agregatów i innych źródeł energii.

Stacja zasilania z UPS podchodzi do tematu inaczej. Czas reakcji bywa nieco dłuższy, choć nadal wystarczający dla zdecydowanej większości zastosowań domowych oraz biurowych, za to do dyspozycji jest dużo większy magazyn energii, możliwość pracy mobilnej, współpraca z panelami fotowoltaicznymi i zasilanie różnorodnych odbiorników. W praktyce oznacza to, że do krytycznych zastosowań serwerowych wciąż wybiera się specjalistyczne UPS-y, natomiast w domu, małym biurze, warsztacie czy kamperze bardziej racjonalnym wyborem jest stacja zasilania z UPS, która łączy kilka funkcji w jednym module. Zamiast kilku odrębnych urządzeń użytkownik ma jedno, które potrafi zarówno podtrzymać pracę stanowiska komputerowego, jak i zasilić pompę w kotłowni albo narzędzia w terenie.

Najczęstsze błędy i mity związane ze stacjami zasilania z UPS

Pierwszym częstym nieporozumieniem jest przekonanie, że każda stacja zasilania automatycznie pełni rolę UPS. W praktyce część urządzeń nie ma szybkiego przełącznika i ogranicza się do ręcznego podłączania odbiorników do gniazd zasilanych z akumulatora. W takiej konfiguracji przy zaniku napięcia w sieci pojawia się pełna przerwa w pracy sprzętu, a użytkownik musi sam przepiąć przewody. Drugim typowym błędem jest niedoszacowanie potrzebnej mocy i pomijanie prądów rozruchowych. Podłączanie pomp, sprężarek albo elektronarzędzi do stacji, której inwerter ma zbyt małą moc szczytową, kończy się częstym wyłączaniem urządzenia, a czasem także przeciążeniem przewodów i listew zasilających. Często ignorowany jest również kształt przebiegu napięcia na wyjściu. Próby zasilania wrażliwej elektroniki z tańszych przetwornic o zniekształconej sinusoidzie prowadzą do przegrzewania zasilaczy, zakłóceń oraz skrócenia ich żywotności.

Drugą grupą problemów są błędy eksploatacyjne. Zdarza się, że akumulator jest przez dłuższy czas pozostawiany w stanie głębokiego rozładowania, co przyspiesza degradację ogniw, lub urządzenie pracuje w warunkach skrajnych temperatur, niezgodnych z deklarowanymi przez producenta. Powszechne jest także nadmierne obciążanie pojedynczych gniazd i łączenie wielu listew w długi łańcuch, w którym ostatnie segmenty narażone są na przegrzewanie i spadki napięcia. W efekcie użytkownik obwinia stację zasilania z UPS za nieprawidłowe działanie instalacji, podczas gdy przyczyną jest niewłaściwa konfiguracja albo eksploatacja niezgodna z podstawowymi zasadami elektrotechniki. Rozwiązaniem jest rzetelna analiza potrzeb, dobór urządzenia z odpowiednim zapasem parametrów oraz przestrzeganie zaleceń producenta dotyczących montażu i warunków pracy.

Czy stacje zasilania EcoFlow mają UPS?

Stacje zasilania EcoFlow mają fabrycznie zaimplementowany tryb pracy z funkcją UPS, dzięki czemu mogą pełnić rolę magazynu energii i jednocześnie automatycznego zabezpieczenia dla kluczowych odbiorników domowych lub biurowych. W typowej konfiguracji urządzenie jest na stałe podłączone do gniazda 230 V, a odbiorniki pracują z jego wyjść AC. Elektronika stale monitoruje parametry zasilania wejściowego i w chwili zaniku lub istotnego zniekształcenia napięcia płynnie przełącza obciążenie na inwerter zasilany z akumulatora, z czasem reakcji liczonym w pojedynczych lub kilkunastu milisekundach, co w praktyce jest wystarczające dla routerów, komputerów, sterowników automatyki i większości urządzeń domowych. Użytkownik nie musi stosować dodatkowego zasilacza awaryjnego ani ręcznie przepinać przewodów, ponieważ funkcja UPS jest integralną częścią elektroniki stacji i działa równolegle z systemem zarządzania akumulatorem, kontrolerem ładowania z paneli PV oraz modułami komunikacji. W efekcie jedna stacja zasilania EcoFlow może pełnić rolę centralnego zabezpieczenia energetycznego, które podtrzymuje pracę sprzętu przy problemach z siecią, a poza sytuacjami awaryjnymi pozostaje uniwersalnym źródłem energii do codziennego użytku.

Kiedy warto wybrać stację zasilania z UPS

Stacja zasilania z UPS wprowadza do domowej i biurowej infrastruktury energetycznej element, który łączy funkcję magazynu energii, źródła napięcia 230 V oraz układu awaryjnego reagującego na problemy w sieci. W jednym module użytkownik otrzymuje sprzęt zdolny utrzymać pracę stanowiska komputerowego, kotłowni, systemu monitoringu i routera, a w razie potrzeby zasilić urządzenia używane w terenie. W przeciwieństwie do klasycznego UPS nie jest to element ściśle powiązany z serwerownią, lecz elastyczny komponent, który można wpiąć w różne scenariusze, także z wykorzystaniem paneli fotowoltaicznych. W środowiskach o najwyższych wymaganiach dotyczących ciągłości zasilania nadal dominuje sprzęt typowo serwerowy, natomiast w typowym domu, mieszkaniu, niewielkim biurze, warsztacie czy kamperze bardziej praktycznym rozwiązaniem jest właśnie stacja zasilania z UPS. Warunkiem, aby taki system rzeczywiście spełniał swoją rolę, jest poprawne dobranie parametrów do rzeczywistego obciążenia, wybór modelu z funkcją UPS potwierdzoną w dokumentacji, prawidłowa instalacja oraz przestrzeganie podstawowych zasad eksploatacji akumulatorów. Wówczas stacja zasilania z UPS przestaje być traktowana jako gadżet i staje się pełnoprawnym elementem małej infrastruktury energetycznej, który w przewidywalny sposób zapewnia ciągłość pracy kluczowych urządzeń.
