ETFE w fotowoltaice - jak działa i na co pozwala?

Warstwa frontowa modułu fotowoltaicznego decyduje nie tylko o tym, ile światła faktycznie dociera do ogniw krzemowych, lecz także o masie panelu, jego odporności na warunki atmosferyczne oraz trwałości całej instalacji. Klasyczne rozwiązania oparte na szkle hartowanym sprawdzają się bardzo dobrze w standardowych modułach dachowych, ale tam, gdzie kluczowa jest niska masa, elastyczność albo odporność na długotrwałe promieniowanie UV, coraz częściej stosuje się ETFE - etyleno-tetrafluoroetylen - jako warstwę frontową modułu. Folia ETFE pełni rolę lekkiej, transparentnej bariery ochronnej, zastępującej szkło lub konwencjonalne tworzywa frontowe, dzięki czemu panele fotowoltaiczne z ETFE mogą być cieńsze, lżejsze i lepiej dopasowane do niestandardowych podłoży, co otwiera drogę do nowych zastosowań mobilnych, BIPV oraz instalacji na dachach o ograniczonej nośności.

Czym jest ETFE - charakterystyka materiału

Pod pojęciem ETFE w fotowoltaice kryje się fluoropolimer o nazwie etyleno-tetrafluoroetylen, należący do rodziny wysokowytrzymałych tworzyw wykorzystywanych w przemyśle chemicznym, budownictwie membranowym oraz w nowoczesnych systemach solarnych. Struktura chemiczna ETFE zapewnia bardzo wysoką odporność na promieniowanie UV, utlenianie oraz działanie wielu agresywnych czynników środowiskowych, dzięki czemu folia ETFE praktycznie nie żółknie i nie traci własności optycznych nawet po wieloletniej eksploatacji na zewnątrz. Typowa grubość folii stosowanej w modułach PV mieści się w przedziale od około 25 do 150 mikrometrów, przy czym tak cienka warstwa zapewnia bardzo dobrą wytrzymałość mechaniczną oraz odporność na przebicie, a jednocześnie ma niewielką masę powierzchniową, co jest kluczowe w lekkich panelach fotowoltaicznych z ETFE.

W kontekście zastosowań energetycznych istotne jest również to, że ETFE w fotowoltaice zachowuje stabilność termiczną w szerokim zakresie temperatur roboczych. Folia ETFE może długotrwale pracować w temperaturach rzędu 150 stopni Celsjusza, a krótkotrwale wytrzymuje znacznie wyższe wartości, pozostając odporna na spękania czy deformacje. Dzięki temu panele fotowoltaiczne z ETFE dobrze radzą sobie zarówno w warunkach silnego nasłonecznienia, jak i w klimacie o dużych dobowych wahaniach temperatury. Jednocześnie powierzchnia folii charakteryzuje się właściwościami hydrofobowymi oraz niską energią powierzchniową, co przekłada się na efekt samoczyszczenia - woda opadowa łatwo spływa, zabierając ze sobą większość zanieczyszczeń i spowalniając proces zarastania brudem czy glonami. Dla użytkownika oznacza to rzadszą konieczność mycia modułów solarnych oraz mniejsze straty mocy wynikające z zacienienia punktowego przez kurz, pył czy organiczne zanieczyszczenia.

ETFE w konstrukcji modułu fotowoltaicznego

Typowy moduł fotowoltaiczny z frontową folią ETFE ma budowę warstwową, w której ETFE pełni funkcję zewnętrznej powłoki chroniącej ogniwa przed uszkodzeniami mechanicznymi, wilgocią oraz promieniowaniem UV. Bezpośrednio pod nią znajduje się warstwa enkapsulantu (najczęściej EVA lub inny polimer), w której zatopione są ogniwa - krzemowe lub cienkowarstwowe - dodatkowo od spodu zabezpieczone kolejną warstwą enkapsulantu. Całość domyka tylna warstwa konstrukcyjna, na przykład elastyczna folia kompozytowa albo cienka płyta nośna. Taka warstwowa budowa pozwala zrezygnować z ciężkiego szkła i klasycznego backsheetu na rzecz lekkich warstw polimerowych, co wyraźnie zmniejsza masę paneli fotowoltaicznych z ETFE i ułatwia ich montaż na powierzchniach, na których stosowanie standardowych modułów byłoby ryzykowne lub całkowicie niemożliwe.

Ważnym elementem projektowania jest integracja folii ETFE z enkapsulantem, ponieważ to właśnie jakość połączenia tych warstw warunkuje szczelność modułu oraz odporność na delaminację. Producenci folii ETFE dedykowanej do zastosowań solarnych modyfikują strukturę powierzchni oraz właściwości adhezyjne tak, aby uzyskać pewne połączenie z EVA przy jednoczesnym zachowaniu gładkiej, samoczyszczącej powierzchni zewnętrznej. W rezultacie ETFE pełni funkcję zarówno bariery ochronnej o wysokiej odporności chemicznej, jak i aktywnego elementu optycznego kształtującego rozkład promieniowania na powierzchni ogniw, co pozwala zwiększyć całkowitą ilość światła docierającego do złącza fotoelektrycznego. Zastosowanie odpowiednio dobranych systemów powlekania i primerów pomiędzy ETFE a enkapsulantem ogranicza ryzyko powstawania mikropęknięć, pęcherzy gazowych oraz miejscowych odspojeń, które mogłyby obniżać moc wyjściową modułu w trakcie eksploatacji.

Właściwości optyczne - jak ETFE wpływa na sprawność modułu słonecznego

Z punktu widzenia użytkownika najważniejsze jest to, że ETFE stosowane w fotowoltaice charakteryzuje się bardzo wysoką transmisją światła w zakresie widzialnym przy jednocześnie korzystnych właściwościach w zakresie UV. Folia ETFE dedykowana do zastosowań PV jest projektowana tak, aby przepuszczać możliwie dużo promieniowania, które może być wykorzystane przez ogniwa krzemowe, a jednocześnie zachować wysoką stabilność pod wpływem długotrwałej ekspozycji na promieniowanie nadfioletowe. Badania porównujące różne polimerowe warstwy frontowe wskazują, że spadek transmitancji ETFE po testach starzeniowych UV jest istotnie mniejszy niż w przypadku folii PET, co przekłada się na wolniejszą degradację mocy modułu w czasie.

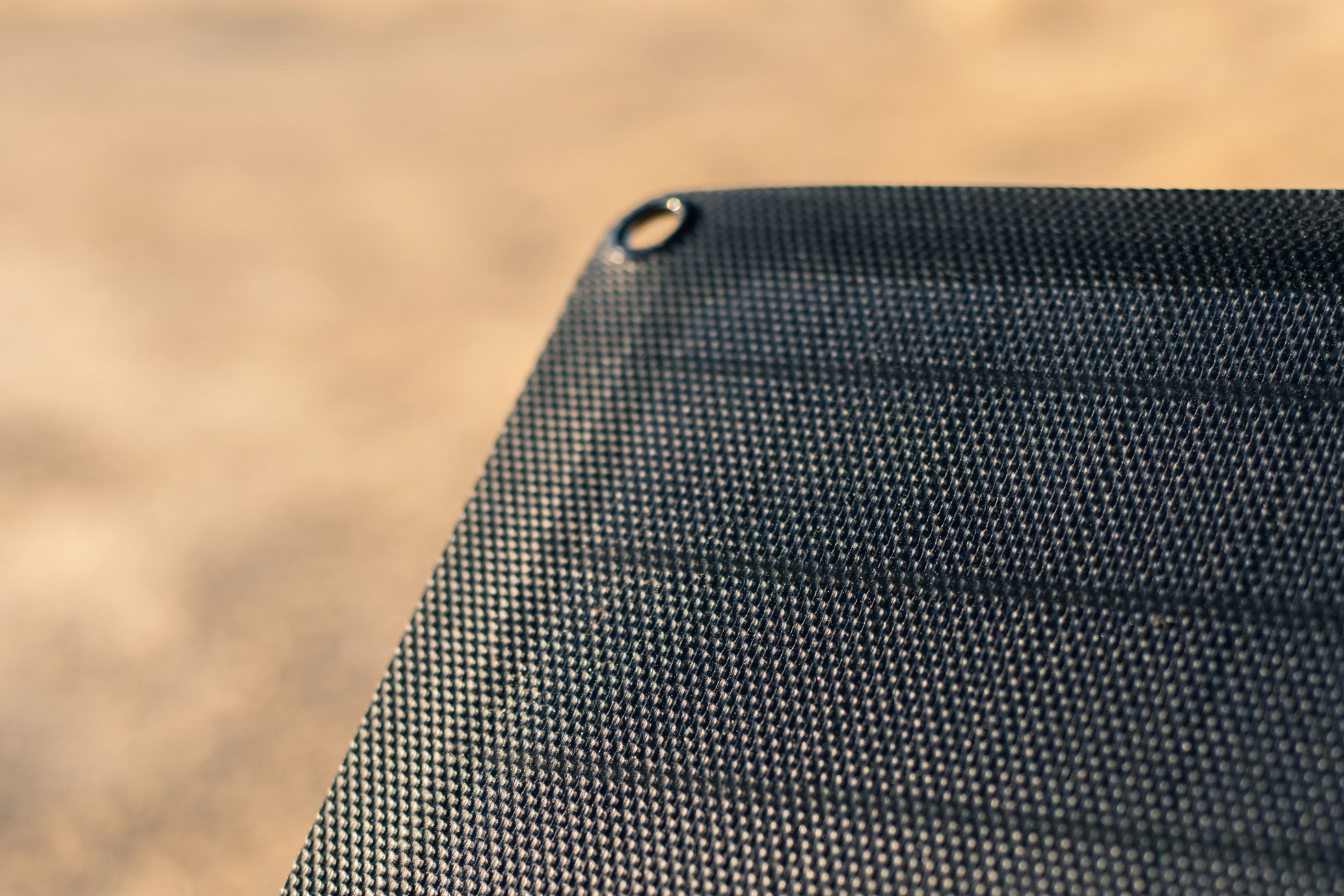

Taka teksturowana folia ETFE, stosowana jako warstwa frontowa w modułach fotowoltaicznych, zmniejsza straty odbiciowe na granicy powietrze-folia i poprawia równomierność oświetlenia ogniw, zwłaszcza przy większych kątach padania promieni słonecznych. Producenci oferują folie ETFE o różnym poziomie rozpraszania i chropowatości optycznej, dzięki czemu panele fotowoltaiczne z ETFE można dopasować do specyficznych warunków pracy, na przykład dachów płaskich, instalacji na pojazdach lub systemów BIPV wkomponowanych w fasady budynków, gdzie istotne są zarówno parametry elektryczne, jak i komfort świetlny wewnątrz obiektu. Odpowiednio dobrana struktura powierzchni ogranicza powstawanie lokalnych przegrzań i zwiększa uzyski energii w warunkach rzeczywistej eksploatacji, w których często dominuje promieniowanie rozproszone. Dodatkowo ETFE cechuje się wysoką przepuszczalnością w szerokim zakresie widma, co sprzyja efektywnemu wykorzystaniu promieniowania słonecznego także w obszarze bliskiej podczerwieni.

Odporność UV, czynniki środowiskowe i bezpieczeństwo

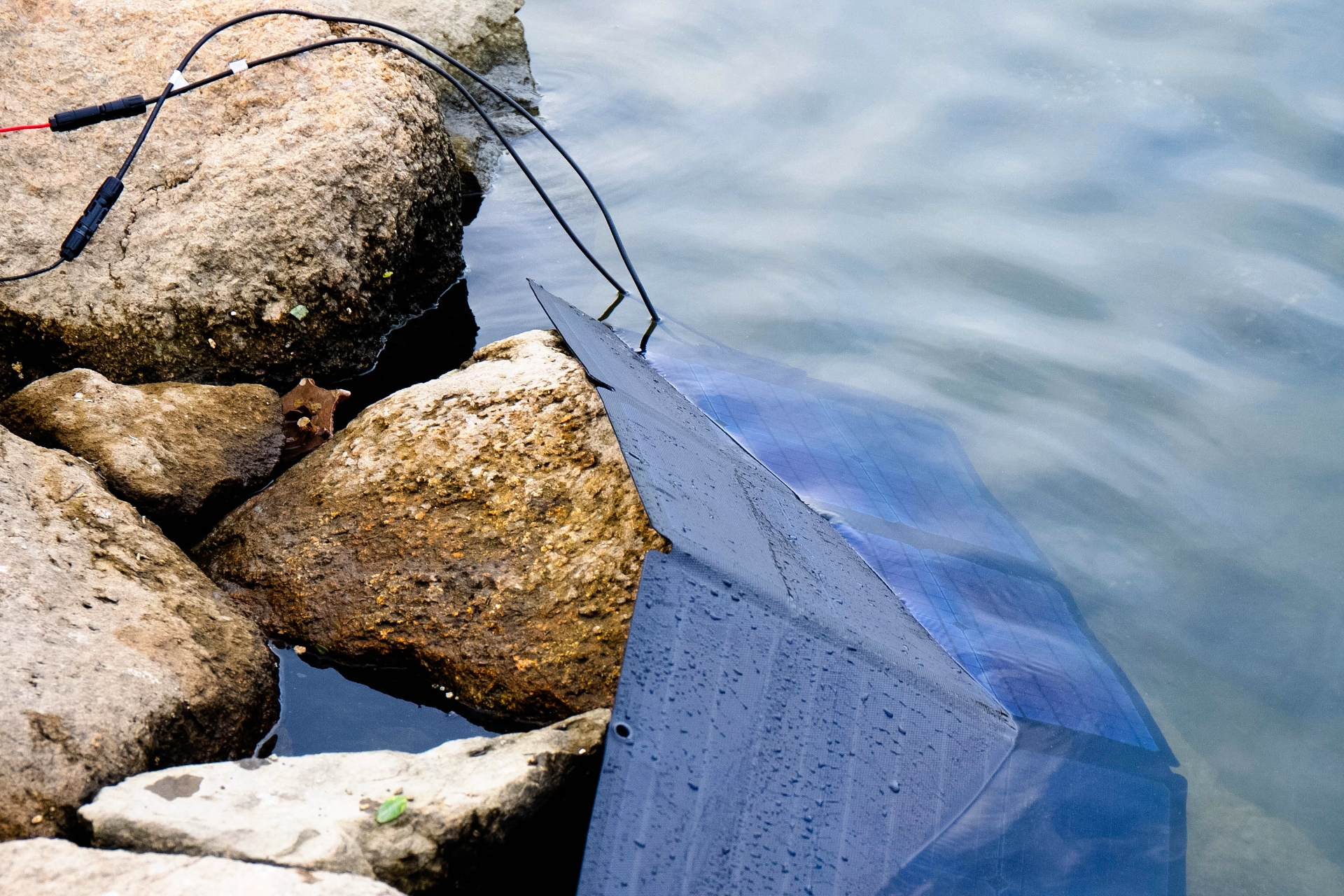

Tak powszechne stosowanie ETFE w fotowoltaice wynika w dużej mierze z jego wyjątkowej odporności na promieniowanie UV oraz agresywne środowisko atmosferyczne. W porównaniu z wieloma innymi tworzywami polimerowymi, które z czasem ulegają żółknięciu, pękaniu albo utracie elastyczności, folia ETFE zachowuje parametry optyczne i mechaniczne przez długi czas eksploatacji na zewnątrz, dzięki czemu nie dochodzi do wyraźnego spadku przepuszczalności światła ani do niekorzystnych zmian wyglądu modułu. W praktyce ETFE ogranicza tempo starzenia warstwy frontowej, co jest szczególnie istotne w instalacjach pracujących w strefach o wysokim nasłonecznieniu i podwyższonej temperaturze. Testy starzeniowe prowadzone na modułach z różnymi frontsheetami pokazują, że ETFE charakteryzuje się jednym z najmniejszych spadków transmitancji oraz mocy maksymalnej po długotrwałym naświetlaniu, co przekłada się na lepszą stabilność generowanej energii w całym cyklu życia instalacji.

Ważnym aspektem jest także bezpieczeństwo pożarowe oraz odporność na chemikalia. Specjalistyczne folie ETFE przeznaczone do fotowoltaiki są projektowane tak, aby spełniać klasyfikacje ogniowe stosowane w budownictwie, wykazują niską palność oraz ograniczone wydzielanie dymu, co ma duże znaczenie w instalacjach BIPV oraz na obiektach użyteczności publicznej. Jednocześnie ETFE wykazuje wysoką odporność na działanie wielu substancji chemicznych występujących w środowisku przemysłowym i nadmorskim, w tym na sól, ozon oraz część rozpuszczalników, a także na typowe środki myjące używane do czyszczenia modułów. Dzięki temu panele fotowoltaiczne z ETFE sprawdzają się w aplikacjach przybrzeżnych, na jachtach, statkach oraz na dachach obiektów przemysłowych, gdzie standardowe moduły mogłyby ulegać szybszemu starzeniu lub korozji elementów metalowych.

Porównanie ETFE z innymi materiałami frontowymi

W klasycznych modułach PV rolę warstwy frontowej pełni hartowane szkło, które zapewnia wysoką sztywność, odporność na uderzenia gradu oraz bardzo dobrą przejrzystość. Jednak szkło jest ciężkie, ma ograniczoną elastyczność i narzuca określony format modułu. W porównaniu z nim ETFE w fotowoltaice oferuje znaczne obniżenie masy i możliwość projektowania elastycznych paneli, które można docinać i dopasowywać do zakrzywionych powierzchni, na przykład dachów kamperów czy konstrukcji membranowych. Z drugiej strony sztywność modułów z ETFE jest mniejsza, dlatego w zastosowaniach wymagających dużej nośności i odporności na punktowe obciążenia nadal dominują konstrukcje szklane. Z tego powodu wybór pomiędzy szkłem a folią ETFE powinien być każdorazowo poprzedzony analizą obciążeń mechanicznych, oczekiwanej żywotności oraz ograniczeń konstrukcyjnych dachu lub innej powierzchni montażowej.

Na tle innych tworzyw polimerowych, takich jak PET czy PC, folia ETFE wyróżnia się przede wszystkim wyższą odpornością na promieniowanie UV oraz znacznie wolniejszą degradacją optyczną. PET jest materiałem tańszym, ale znacznie szybciej traci swoje własności optyczne i mechaniczne pod wpływem promieniowania słonecznego, co w dłuższej perspektywie przekłada się na większy spadek mocy modułu. PC i inne wysokiej klasy polimery radzą sobie lepiej pod względem odporności UV, jednak ETFE wyróżnia się szczególnie wysoką transmisją światła, samoczyszczącą powierzchnią oraz bardzo niską masą, co czyni go jednym z najbardziej zaawansowanych rozwiązań w kategorii lekkich frontsheetów PV. W efekcie tam gdzie priorytetem jest połączenie niskiej masy, wysokiej trwałości i możliwie bezobsługowej pracy, to właśnie folia ETFE coraz częściej staje się materiałem pierwszego wyboru dla producentów nowoczesnych modułów elastycznych i półsztywnych.

Zastosowania praktyczne paneli fotowoltaicznych z ETFE

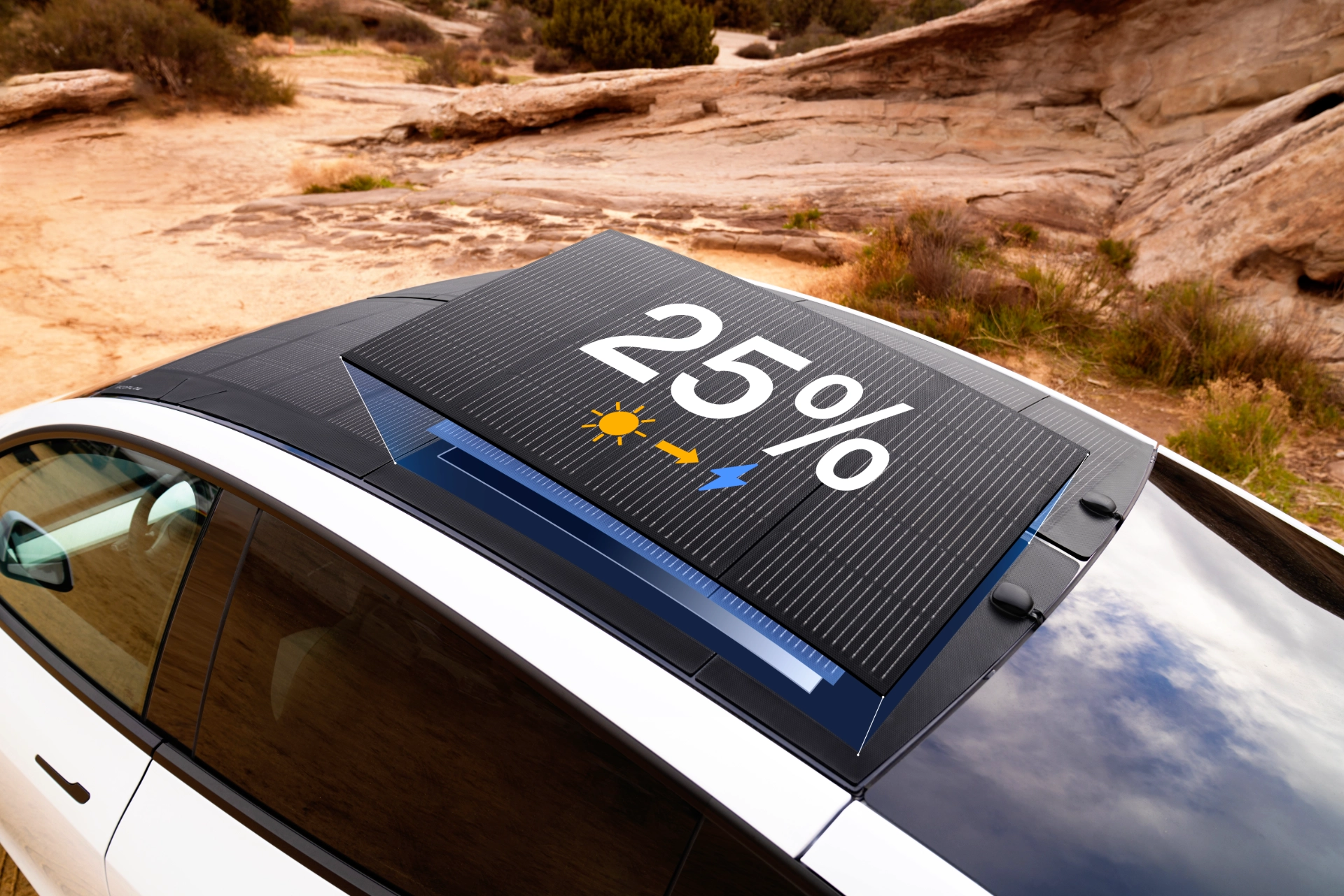

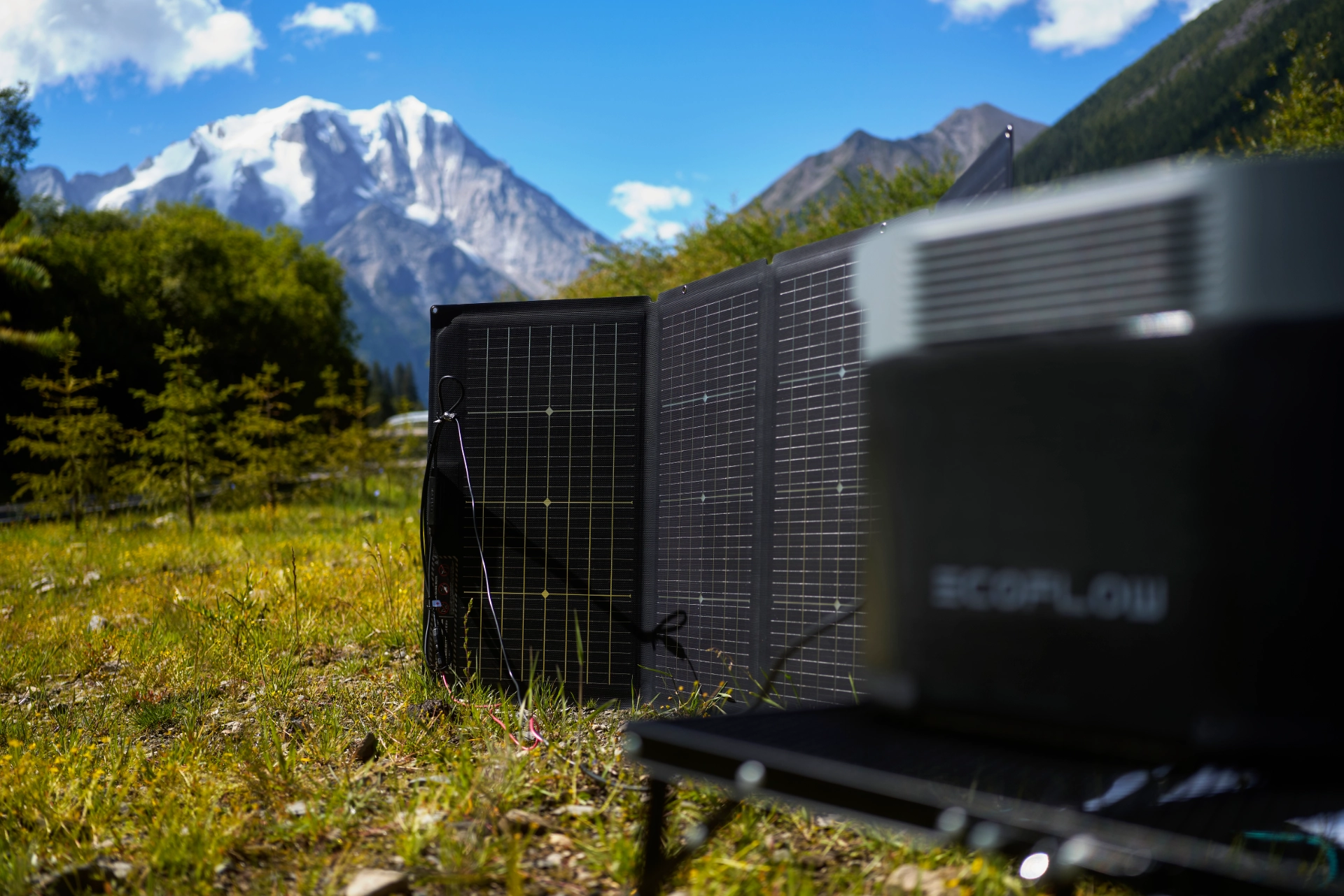

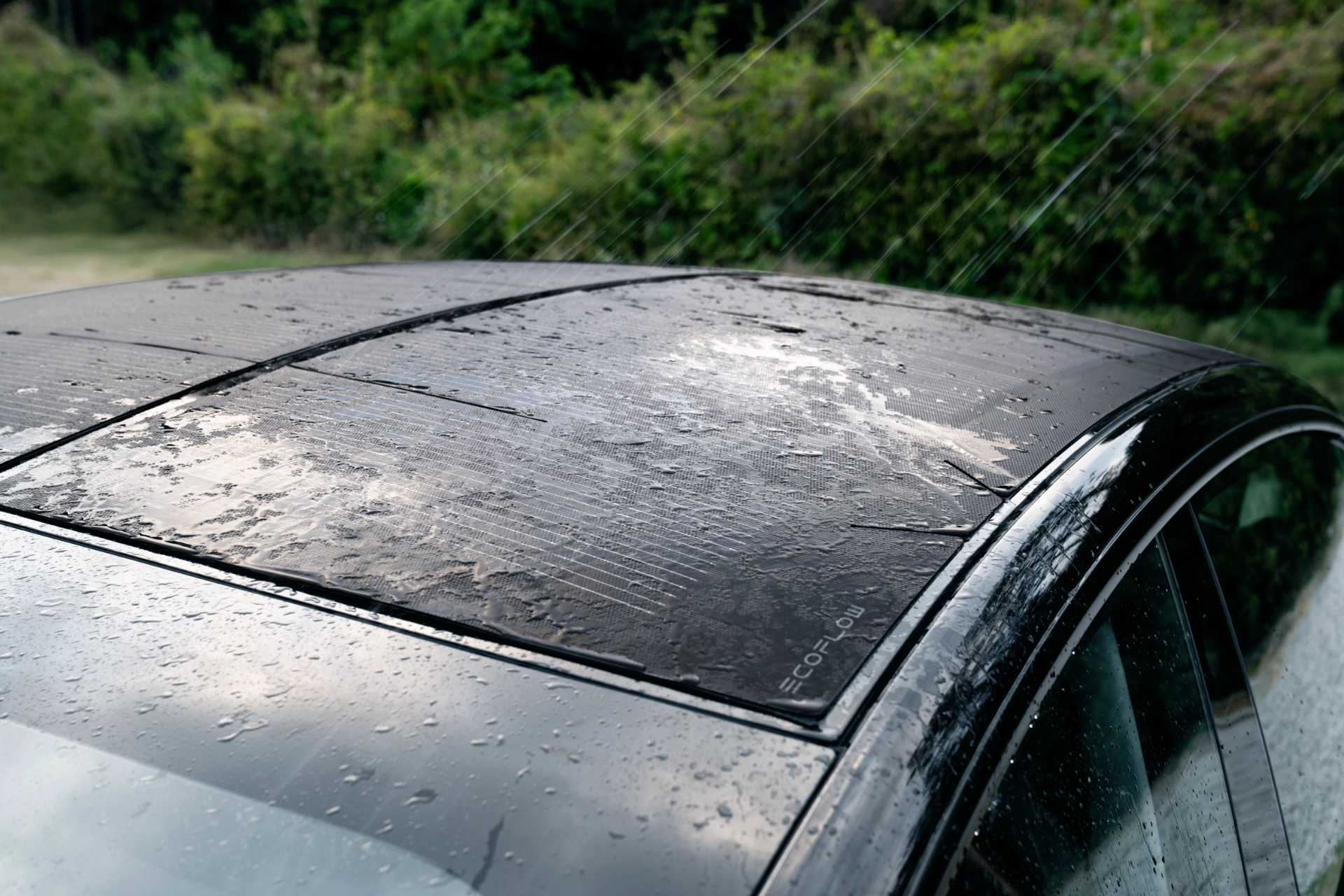

Najbardziej oczywistym obszarem zastosowań, w którym folia ETFE zyskała szczególną popularność, są elastyczne panele montowane na pojazdach oraz w mobilnych systemach zasilania. Tego typu rozwiązania pozwalają tworzyć lekkie, cienkie moduły o niewielkiej grubości całkowitej, które mogą być na stałe przyklejane do dachów kamperów, przyczep, busów lub jednostek pływających z wykorzystaniem klejów i taśm konstrukcyjnych, bez konieczności stosowania ciężkich stelaży czy podkonstrukcji. Niska masa oraz możliwość gięcia paneli wzdłuż powierzchni dachu ułatwia montaż na zakrzywionych i nieregularnych podłożach, a jednocześnie zmniejsza wpływ dodatkowego obciążenia na środek ciężkości pojazdu. Wysoka odporność chemiczna oraz pełna wodoodporność laminatu sprawiają, że panele w technologii ETFE dobrze znoszą stały kontakt z wodą morską, mgłą solną i intensywne nasłonecznienie podczas rejsów lub długotrwałej eksploatacji w strefie przybrzeżnej, co przekłada się na większą niezawodność zasilania pokładowego i dłuższą żywotność całego systemu.

Na tle innych tworzyw polimerowych, takich jak PET czy PC, folia ETFE wyróżnia się przede wszystkim wyższą odpornością na promieniowanie UV oraz znacznie wolniejszą degradacją optyczną. PET jest materiałem tańszym, ale znacznie szybciej traci swoje własności optyczne i mechaniczne pod wpływem promieniowania słonecznego, co w dłuższej perspektywie przekłada się na większy spadek mocy modułu. PC i inne wysokiej klasy polimery radzą sobie lepiej pod względem odporności UV, jednak ETFE wyróżnia się szczególnie wysoką transmisją światła, samoczyszczącą powierzchnią oraz bardzo niską masą, co czyni go jednym z najbardziej zaawansowanych rozwiązań w kategorii lekkich frontsheetów PV. W efekcie tam gdzie priorytetem jest połączenie niskiej masy, wysokiej trwałości i możliwie bezobsługowej pracy, to właśnie folia ETFE coraz częściej staje się materiałem pierwszego wyboru dla producentów nowoczesnych modułów elastycznych i półsztywnych.

Projektowanie systemu PV z wykorzystaniem ETFE

Decydując się na zastosowanie folii ETFE jako warstwy frontowej modułów fotowoltaicznych, projektant instalacji powinien uwzględnić inną charakterystykę mechaniczno-termiczną takich paneli w porównaniu ze standardowymi modułami szklanymi. Elastyczne panele fotowoltaiczne z ETFE wymagają równomiernego podparcia i sztywnego, gładkiego podłoża, tak aby uniknąć lokalnych zagięć oraz naprężeń, które mogłyby doprowadzić do mikropęknięć ogniw lub rozwarstwienia laminatu. Jednocześnie niższa masa modułów umożliwia ograniczenie liczby elementów mocujących i stosowanie lżejszych konstrukcji wsporczych, co jest korzystne zarówno pod względem kosztów, jak i obciążenia dachu, szczególnie w przypadku modernizacji istniejących obiektów o ograniczonej nośności.

Istotnym elementem jest również gospodarka cieplna takich paneli. Folia ETFE ma inną przewodność cieplną niż szkło, a moduły elastyczne zazwyczaj leżą bliżej powierzchni dachu, co może wpływać na temperaturę pracy ogniw i przyspieszać spadek ich sprawności w warunkach wysokiego nasłonecznienia. W praktyce konieczne jest zapewnienie minimalnej szczeliny wentylacyjnej lub zastosowanie podłoży o odpowiedniej przewodności cieplnej, tak aby odprowadzać nadmiar ciepła i ograniczać straty energetyczne. Oprócz tego trzeba zadbać o właściwe prowadzenie przewodów, szczelność przepustów oraz kompatybilność chemiczną klejów i taśm montażowych z folią ETFE, ponieważ niektóre środki mogą z czasem pogarszać jej własności powierzchniowe lub prowadzić do odspajania się paneli, co bezpośrednio skraca żywotność całej instalacji.

Trwałość, konserwacja i recykling modułów z ETFE

Długoterminowa trwałość folii ETFE stosowanej w modułach PV jest jednym z głównych argumentów przemawiających za wyborem tego rozwiązania. Ze względu na wysoką odporność na UV, zanieczyszczenia atmosferyczne oraz wahania temperatur folie ETFE zachowują stabilną transmitancję światła przez wiele lat, co ogranicza spadek mocy modułu wynikający z degradacji warstwy frontowej i przyspieszonego starzenia materiału. Badania nad polimerowymi formami frontsheetu pokazują, że spadek transmitancji folii ETFE po testach UV sięga zaledwie kilku procent, podczas gdy w przypadku innych tworzyw może być kilkukrotnie większy, co bezpośrednio przekłada się na niższą produkcję energii z jednostki mocy zainstalowanej w skali całego okresu eksploatacji. Zazwyczaj przekłada się to na bardziej przewidywalny profil generacji, łatwiejsze modelowanie uzysków energii i niższy koszt wytworzonej kilowatogodziny, szczególnie w instalacjach pracujących w wymagających warunkach klimatycznych.

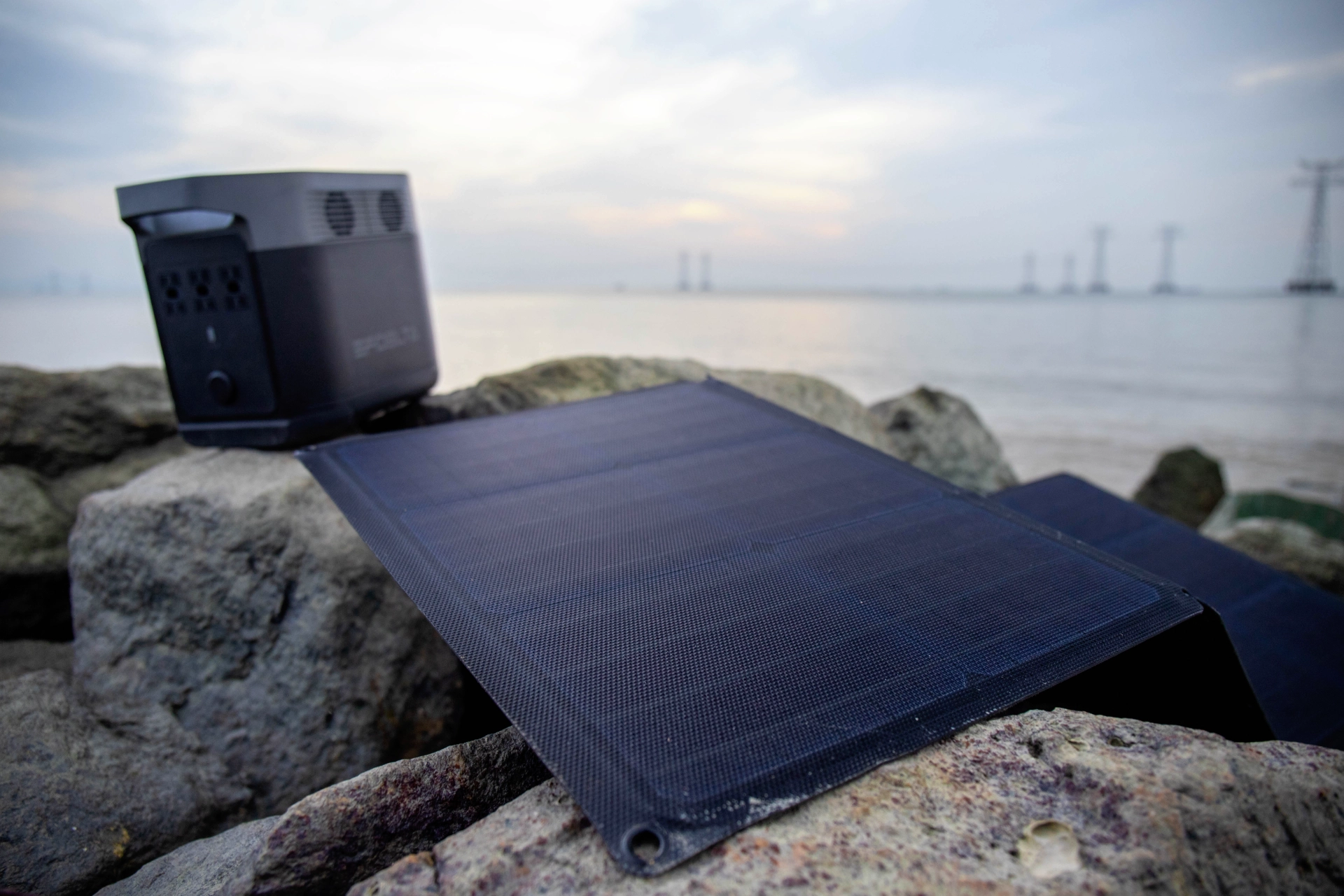

Pod względem eksploatacji panele fotowoltaiczne z ETFE są relatywnie proste w utrzymaniu. Gładka i hydrofobowa powierzchnia folii ogranicza przywieranie brudu, dlatego w większości instalacji wystarcza okresowe płukanie wodą, ewentualnie z użyciem łagodnych detergentów zgodnych z zaleceniami producenta. Należy unikać silnie ściernych środków czyszczących, ostrych narzędzi oraz rozpuszczalników, które mogłyby uszkodzić powierzchnię i zlikwidować efekt samoczyszczenia. Kwestia recyklingu paneli z ETFE jest bardziej złożona, ponieważ struktura modułu jest laminatem wielu warstw polimerowych, jednak rozwijane są technologie pozwalające na mechaniczne i chemiczne odzyskiwanie poszczególnych komponentów w sposób podobny do metodyk stosowanych w recyklingu klasycznych modułów PV.

Normy, bezpieczeństwo i wymagania formalne

Ponieważ ETFE w fotowoltaice stosowane jest zarówno w klasycznych instalacjach dachowych, jak i w systemach zintegrowanych z budynkami, folia musi spełniać szereg norm dotyczących bezpieczeństwa elektrycznego, ogniowego oraz trwałości. W praktyce moduły solarne z ETFE przechodzą podobne testy jak standardowe panele szklane, obejmujące cykle termiczne, wilgotność, odporność na grad oraz testy UV, a dodatkowo sprawdzane są klasę reakcji na ogień i zachowanie w przypadku długotrwałego oddziaływania wysokiej temperatury. Producenci specjalistycznych folii ETFE projektują swoje produkty tak, aby uzyskiwać odpowiednie klasy ogniowe oraz parametry izolacyjne wymagane w systemach fotowoltaicznych montowanych na budynkach mieszkalnych i przemysłowych.

W przypadku instalacji BIPV, gdzie panele słoneczne z ETFE mogą pełnić funkcję elementu elewacji lub zadaszenia dostępnego dla użytkowników, szczególne znaczenie mają regulacje związane z bezpieczeństwem pożarowym, odpornością na uderzenia oraz stabilnością mechaniczną konstrukcji. ETFE często łączy się z innymi materiałami konstrukcyjnymi, tworząc kompozyty membranowe lub wielowarstwowe panele dachowe, co wymaga odpowiedniej dokumentacji technicznej oraz certyfikacji całego systemu, a nie tylko samej folii. Z punktu widzenia inwestora oznacza to konieczność ścisłej współpracy producenta modułów, projektanta konstrukcji i rzeczoznawców budowlanych już na etapie koncepcji obiektu, tak aby wszystkie wymagania normowe zostały spełnione w sposób udokumentowany. Tylko poprawnie przebadany i certyfikowany układ warstw umożliwia bezpieczne wprowadzenie modułów z powłoką ETFE do fasad i dachów, w których pełnią one jednocześnie funkcję osłonową, nośną i energetyczną.

Zalety i ograniczenia ETFE w fotowoltaice - kiedy warto je wybrać

Kluczową zaletą folii ETFE stosowanej jako warstwa frontowa modułów PV jest bardzo korzystny stosunek masy do wytrzymałości oraz wysoka transmisja światła. Dzięki temu panele fotowoltaiczne z ETFE są idealnym wyborem wszędzie tam, gdzie istotne są niska masa, elastyczność i łatwość montażu, a nieco niższa sztywność nie stanowi problemu. Mowa tu przede wszystkim o instalacjach na pojazdach, dachach o ograniczonej nośności, konstrukcjach tymczasowych, membranach dachowych czy systemach BIPV, w których moduły pełnią zarówno funkcję energetyczną, jak i architektoniczną. Dodatkowym atutem jest wysoka odporność na UV i zanieczyszczenia, co przekłada się na wolniejszą degradację parametrów i niższe koszty serwisowe w dłuższym okresie eksploatacji. Zastosowanie folii ETFE pozwala zredukować ciężar całej instalacji solarnej o kilkadziesiąt procent w stosunku do rozwiązań szklanych, co ułatwia spełnienie wymagań statycznych dla istniejących obiektów. Z perspektywy producentów modułów taka kombinacja właściwości oznacza możliwość projektowania wyspecjalizowanych paneli fotowoltaicznych pod konkretne scenariusze użycia zamiast uniwersalnych, ciężkich konstrukcji o kompromisowych parametrach.

Z drugiej strony folia ETFE nie jest tak do końca rozwiązaniem uniwersalnym. Niższa sztywność i konieczność zapewnienia odpowiedniego podparcia konstrukcji sprawiają, że w dużych instalacjach naziemnych oraz klasycznych farmach PV nadal dominują moduły szklane. Dodatkowo koszt wyspecjalizowanej folii ETFE jest wyższy niż niektórych konwencjonalnych tworzyw, co wpływa na cenę końcową modułów fotowoltaicznych, choć zwykle rekompensuje to niższa masa oraz lepsza trwałość. Przy wyborze technologii paneli słonecznych warto więc analizować cały cykl życia instalacji, uwzględniając koszt konstrukcji, montażu oraz potencjalnych przestojów serwisowych, zamiast opierać decyzję wyłącznie na cenie zakupu samych modułów. W projektach o bardzo dużej skali, gdzie priorytetem jest maksymalna moc na jednostkę powierzchni gruntu przy jak najniższym koszcie inwestycyjnym, tradycyjne moduły szklane nadal będą często wyborem podstawowym. Nowoczesna folia ETFE najlepiej sprawdza się natomiast jako rozwiązanie specjalistyczne, stosowane tam, gdzie ograniczenia konstrukcyjne lub wymagania funkcjonalne uzasadniają wyższą cenę materiału frontowego.

Rola ETFE w przyszłości fotowoltaiki

Rosnąca liczba zastosowań, w których klasyczne moduły szklane okazują się zbyt ciężkie lub zbyt mało elastyczne, sprawia, że ETFE w fotowoltaice będzie systematycznie zyskiwać na znaczeniu. Folia ETFE łączy wysoką transmisję światła, odporność na czynniki atmosferyczne, stabilność UV i samoczyszczącą powierzchnię z bardzo niską masą oraz możliwością projektowania elastycznych form modułów. W połączeniu z rozwojem lekkich konstrukcji dachowych, mobilnych systemów zasilania i rozwiązań BIPV panele fotowoltaiczne z ETFE stają się ważnym uzupełnieniem oferty producentów, adresowanym do segmentów, w których klasyczne moduły szklane nie spełniają wszystkich wymagań użytkowych. Coraz częściej przekłada się to na powstawanie dedykowanych linii produktowych obejmujących moduły elastyczne, półsztywne i rozwiązania fasadowe, projektowane od początku z myślą o wykorzystaniu folii ETFE jako materiału frontowego.

Można oczekiwać, że wraz z upowszechnianiem się rozwiązań opartych na folii ETFE oraz dalszym doskonaleniem procesów produkcyjnych koszty tego materiału będą stopniowo spadać, co jeszcze bardziej zwiększy jego konkurencyjność wobec tradycyjnych frontsheetów. Jednocześnie rozwój norm, systemów certyfikacji oraz metod recyklingu dla modułów z polimerowymi warstwami frontowymi sprawi, że panele fotowoltaiczne z ETFE staną się jednym z kluczowych elementów nowoczesnej, lekkiej i adaptowalnej fotowoltaiki, zdolnej do pracy w bardzo zróżnicowanych warunkach środowiskowych i konstrukcyjnych. W miarę dojrzewania rynku oraz standaryzacji rozwiązań można spodziewać się, że folie ETFE będą coraz częściej traktowane jako równorzędna alternatywa dla szkła, a nie jedynie rozwiązanie specjalne do zastosowań niszowych.
