BMS - czym jest Battery Management System i jak działa w praktyce?

BMS (battery management system), czyli system zarządzania baterią, to układ, który pilnuje, żeby akumulator pracował w bezpiecznych warunkach i zachowywał się przewidywalnie w codziennym użyciu. W praktyce BMS kontroluje napięcia poszczególnych ogniw, prąd ładowania i rozładowania oraz temperaturę, a w nowszych konstrukcjach dodatkowo oblicza parametry takie jak SoC i SoH, czyli poziom naładowania i kondycję baterii. Najprościej mówiąc, BMS jest pośrednikiem między chemią ogniw a urządzeniem, które z baterii korzysta. Z jednej strony zbiera dane z pakietu, z drugiej steruje ograniczeniami, które chronią baterię i elektronikę, na przykład poprzez zmniejszenie dostępnej mocy, uruchomienie balansowania albo w skrajnym przypadku odcięcie ładowania lub rozładowania. Z perspektywy użytkownika i integratora najważniejsze jest zrozumienie, że BMS działa stale w tle i w normalnej eksploatacji częściej ogranicza parametry pracy w sposób kontrolowany niż doprowadza do twardego odcięcia, bo dobrze zaprojektowane zabezpieczenie ma chronić baterię bez generowania niepotrzebnych przerw w zasilaniu.

Co to jest BMS i gdzie działa w baterii

BMS spotyka się w niemal każdym urządzeniu z większym pakietem akumulatorów, od elektroniki przenośnej, przez stacje zasilania, aż po magazyny energii w instalacjach off-grid. W prostych pakietach jest to zwykle niewielka płytka wbudowana w baterię, która mierzy napięcia i temperaturę oraz steruje odcięciem ładowania lub rozładowania. W większych systemach konstrukcja bywa bardziej rozbudowana, ponieważ poza pomiarami musi też kontrolować elementy mocy, obsługiwać kilka czujników temperatury, prowadzić zapisy zdarzeń i komunikować się z urządzeniami zewnętrznymi, na przykład falownikiem albo kontrolerem ładowania. Ta różnica ma znaczenie, bo im większy system, tym bardziej liczy się nie tylko samo zabezpieczenie, ale też to, czy ograniczanie mocy odbywa się płynnie i czy dostępne są dane pozwalające zrozumieć, dlaczego bateria zachowuje się w określony sposób. Warto też doprecyzować, czego system zarządzania baterią nie rozwiązuje. Nie naprawi źle zbudowanego pakietu, nie skompensuje słabych połączeń, zbyt cienkich przewodów ani braku chłodzenia. Jeśli ogniwa są wadliwe albo mocno nierówne, układ może to wykryć i zareagować, ale nie przywróci baterii do idealnego stanu. Dlatego należy traktować go jako warstwę nadzoru i ochrony, a nie jako element, który z definicji eliminuje każdy problem konstrukcyjny. Jednocześnie dobrze dobrany BMS potrafi zarejestrować, że jedno ogniwo odstaje, ograniczyć obciążenie i zapobiec wejściu pakietu w niebezpieczny zakres pracy.

Kluczowe funkcje BMS

Wiele osób kojarzy BMS głównie z odcięciem, ale w normalnej eksploatacji częściej widać jego działanie w postaci ograniczeń, a nie twardego wyłączenia. Gdy napięcie któregoś ogniwa zbliża się do granicy, gdy temperatura robi się zbyt wysoka albo gdy prąd jest zbyt duży, BMS może najpierw ograniczyć moc, żeby ustabilizować sytuację. Dopiero gdy to nie wystarcza, przechodzi do odcięcia ładowania lub rozładowania. Ten mechanizm jest korzystny, bo nagłe odcięcie pod obciążeniem bywa kłopotliwe dla urządzeń i instalacji, a kontrolowane ograniczanie mocy pozwala ochronić baterię bez gwałtownego przerywania pracy. Co do zasady BMS pilnuje, aby kluczowe parametry ogniw nie przekraczały dopuszczalnych granic. Z jednej strony chodzi o zbyt wysokie napięcie pojedynczej celi podczas ładowania, czyli ryzyko przeładowania, a z drugiej o zbyt niskie napięcie przy rozładowaniu, które prowadzi do nadmiernego rozładowania. Równie istotne są zabezpieczenia prądowe - zarówno przed nadprądem, jak i zwarciem - bo zbyt duży prąd obciąża elementy mocy i przewody, a dla samych ogniw oznacza większe straty oraz szybsze nagrzewanie. Osobną grupę stanowią limity temperaturowe: praca poza bezpiecznym zakresem (zarówno w trakcie ładowania, jak i rozładowania) przyspiesza degradację i może zwiększać ryzyko awarii. Z tego powodu BMS praktycznie zawsze współpracuje z czujnikami temperatury, a w niskich i wysokich temperaturach potrafi wcześniej ograniczać moc lub zmieniać dopuszczalne progi, zanim dojdzie do odcięcia.

Typowe objawy działania BMS i co zwykle oznaczają

W codziennej eksploatacji pierwsze sygnały działania zabezpieczeń zwykle widać dopiero w konkretnych scenariuszach pracy. Najczęściej oznacza to, że jedno z ogniw szybciej osiąga dolny próg napięcia albo że spadki napięcia na przewodach i złączach są na tyle duże, iż układ nadzoru interpretuje sytuację jako zbyt głębokie rozładowanie. Innym częstym objawem jest brak ładowania w chłodzie, co zwykle wynika z blokady temperaturowej ładowania. Można też spotkać sytuację, w której bateria kończy ładowanie wcześniej, po czasie wraca do ładowania i robi to cyklicznie. Często jest to efekt tego, że system pilnuje napięć cel i jednocześnie próbuje wyrównać pakiet, więc przerywa ładowanie, gdy któraś cela zbliża się do granicy, a potem pozwala na dalsze uzupełnianie energii po wyrównaniu. W większych układach mogą pojawić się problemy z załączaniem, które wynikają z prądu udarowego i sekwencji pre-charge, a wtedy dużo zależy od tego, czy urządzenie udostępnia dane diagnostyczne, bo bez nich trudno odróżnić przyczynę od skutku.

Pomiary i obliczenia w BMS - czyli dlaczego procent baterii czasem wprowadza w błąd?

BMS nie zajmuje się wyłącznie ochroną ogniw. Równie ważna jest jego codzienna praca związana z pomiarami i obliczeniami, bo to właśnie z nich bierze się procent naładowania widoczny na ekranie i przewidywany czas działania urządzenia. Trzeba jednak pamiętać, że SoC, czyli poziom naładowania, nie jest wartością, którą da się bezpośrednio zmierzyć tak jak temperaturę. To wynik szacowania, które BMS stale aktualizuje na podstawie danych z pakietu. Najprostsze podejście opiera się na napięciu, ale napięcie zależy od obciążenia, więc pod większym poborem prądu spada nawet wtedy, gdy w baterii nadal jest sporo energii. Z tego powodu sam odczyt napięcia nie daje pełnej odpowiedzi na pytanie, ile energii zostało, szczególnie gdy urządzenie pracuje dynamicznie i pobiera raz mało, raz dużo. Z tego względu system zarządzania baterią bardzo często korzysta z pomiaru prądu i zliczania ładunku w czasie. W uproszczeniu liczy, ile energii weszło do baterii podczas ładowania i ile zostało z niej pobrane podczas rozładowania. Takie podejście dobrze oddaje rzeczywisty przebieg zużycia energii, ale ma naturalne ograniczenie. Każdy pomiar prądu ma pewien błąd, a jeśli zliczanie trwa długo, ten błąd zaczyna się kumulować. Właśnie dlatego BMS co pewien czas koryguje wynik na podstawie dodatkowych informacji, na przykład zachowania napięcia podczas spoczynku lub modelu charakterystyki pakietu. Dla użytkownika może to wyglądać jak drobne zmiany procentów, które nie wynikają bezpośrednio z ostatnich minut pracy, tylko z aktualizacji obliczeń.

W przypadku LiFePO4 ten temat jest jeszcze bardziej widoczny, bo napięcie przez dużą część rozładowania zmienia się niewiele. Oznacza to, że trudno używać go jako precyzyjnego wskaźnika SoC, a różnice między 60 procent a 40 procent nie zawsze są czytelne w samym napięciu. To dlatego czasem widać, że procent naładowania spada wolniej, potem szybciej, albo potrafi zmienić się po chwili spoczynku, gdy system ma lepsze warunki do oceny wyniku. W takiej sytuacji BMS nie oszukuje, tylko dopasowuje szacunek do zachowania pakietu w danych warunkach, a różne konstrukcje mogą robić to z różną dokładnością, zależnie od jakości pomiarów i zastosowanych algorytmów. Obok SoC często pojawia się SoH, czyli kondycja baterii. Ten parametr opisuje, jak zmienia się pakiet wraz z wiekiem, ale nie sprowadza się tylko do spadku pojemności. Z czasem rośnie rezystancja wewnętrzna, a to przekłada się na większe spadki napięcia pod obciążeniem i częstsze ograniczenia mocy, szczególnie przy dużych prądach i w niskiej temperaturze. System zarządzania baterią może wnioskować o SoH na podstawie historii pracy, zachowania napięć przy obciążeniu oraz tego, ile energii realnie da się wprowadzić i odebrać w określonym zakresie pracy. Jeśli urządzenie udostępnia takie dane, łatwiej odróżnić sytuację, w której ograniczenia wynikają z warunków otoczenia albo chwilowego obciążenia, od sytuacji, w której widać naturalny spadek możliwości pakietu.

Balansowanie ogniw, czyli dlaczego jedno słabsze ogniwo ogranicza cały pakiet

W pakiecie złożonym z wielu ogniw połączonych szeregowo całość jest tak mocna, jak najsłabsze ogniwo, i to jest bezpośrednia konsekwencja sposobu, w jaki działa nadzór napięć. Podczas ładowania najszybciej naładowane ogniwo jako pierwsze osiąga górny limit napięcia, więc układ musi reagować, nawet jeśli reszta nie jest jeszcze w pełni naładowana. Podczas rozładowania sytuacja się odwraca, bo najsłabsza cela jako pierwsza osiąga dolny limit, co wymusza ograniczenie poboru albo odcięcie, aby nie doprowadzić do zbyt głębokiego rozładowania tej jednej celi. W efekcie dostępna pojemność użytkowa całego pakietu zależy od tego, jak równo pracują ogniwa i jak skutecznie są wyrównywane. Balansowanie jest mechanizmem, który zmniejsza różnice między ogniwami. Najczęściej spotkasz balansowanie pasywne, w którym nadmiar energii z bardziej naładowanej celi jest rozpraszany w postaci ciepła. To rozwiązanie jest popularne, bo jest prostsze i tańsze, ale prąd balansowania bywa niewielki, więc wyrównywanie trwa długo, zwłaszcza w dużych pakietach. Balansowanie aktywne jest bardziej zaawansowane, bo zamiast tracić energię przenosi ją między ogniwami albo fragmentami pakietu, co pozwala szybciej zmniejszać rozjazd i robi to z mniejszymi stratami. W dużych magazynach energii taka różnica może decydować o tym, czy pakiet utrzymuje równowagę przez długi czas cykli, czy zaczyna coraz częściej ograniczać pracę przez jedną odstającą celę.

Komunikacja i diagnostyka, czyli kiedy BMS jest smart i dlaczego ma to znaczenie

W nowoczesnych urządzeniach system nadzoru coraz częściej komunikuje się z otoczeniem, zamiast działać wyłącznie lokalnie. W elektronice przenośnej spotyka się rozwiązania, w których bateria raportuje stan i parametry pracy, a urządzenie na tej podstawie zarządza energią i ładowaniem. W magazynach energii i systemach z falownikiem komunikacja jest jeszcze ważniejsza, bo pozwala reszcie układu respektować limity baterii. Jeśli układ raportuje, że ze względu na temperaturę albo stan cel należy zmniejszyć prąd ładowania lub rozładowania, falownik może to zrobić płynnie i bez doprowadzania do stanu ochronnego. To jest jedna z głównych różnic między systemem, który pracuje stabilnie, a takim, który regularnie dobija do progów i kończy odcięciem. Z punktu widzenia integracji ważne jest też to, że sama obecność komunikacji nie oznacza kompatybilności ze wszystkim. Producenci stosują różne protokoły, a jeśli urządzenie nadrzędne nie rozumie danych, system często działa w trybie uproszczonym, bez pełnego wykorzystania informacji o ograniczeniach. Wtedy pojawiają się problemy, które wyglądają jak słaba bateria, a w rzeczywistości wynikają z braku współpracy pomiędzy źródłem danych a sterowaniem.

Jak ocenić pracę BMS - na co zwrócić uwagę w pierwszej kolejności?

Ocena pracy BMS powinna opierać się na tym, czy system zachowuje się przewidywalnie w typowych scenariuszach, a nie tylko na tym, czy potrafi odciąć zasilanie w sytuacji awaryjnej. Najlepszym sygnałem poprawnego działania jest płynne ograniczanie mocy zanim dojdzie do odcięcia, szczególnie przy niskim SoC, dużym obciążeniu lub skrajnych temperaturach, bo wtedy BMS chroni ogniwa bez nagłych przerw w pracy urządzenia. Warto też sprawdzić, czy układ udostępnia dane, które tłumaczą jego decyzje, czyli napięcia poszczególnych cel, temperatury, prąd oraz aktualne limity ładowania i rozładowania, ponieważ bez takiej telemetrii trudno odróżnić normalne ograniczenie od problemu z pakietem. O jakości pracy świadczy również stabilny rozjazd napięć między celami, bo jeśli różnica narasta z cyklu na cykl, a balansowanie nie potrafi jej zmniejszać, to w praktyce oznacza szybsze odcięcia i mniejszą pojemność użytkową. Ważne jest także zachowanie podczas ładowania, dobrze działający system ogranicza prąd, gdy rośnie temperatura albo gdy jedna cela zbliża się do górnego progu, zamiast dopuszczać do częstych przerw i powrotów ładowania. Jeżeli urządzenie zapisuje alarmy i zdarzenia ochronne, można dodatkowo ocenić, czy odcięcia wynikają z realnych przekroczeń parametrów, czy zbyt agresywnie ustawionych progów, błędów pomiaru albo problemów po stronie obciążenia i okablowania.

BMS a chemia ogniw, czyli dlaczego LiFePO4 i Li-ion zachowują się inaczej

System zarządzania baterią działa w granicach dopuszczalnych dla konkretnej chemii, dlatego zachowanie w Li-ion i w LiFePO4 będzie inne nawet przy podobnej pojemności. Dla LiFePO4 typowe jest stabilne napięcie w szerokim zakresie naładowania, co jest korzystne dla zasilania, bo urządzenie dłużej pracuje na podobnym poziomie napięcia, ale jednocześnie utrudnia ocenę SoC na podstawie samego napięcia. W takich pakietach większe znaczenie ma więc pomiar prądu i korekty obliczeń, a użytkownik może widzieć mniej intuicyjny przebieg procentów, na przykład dłuższe trzymanie się wskazania i potem szybszy spadek albo zmianę po krótkim spoczynku. Równie istotne są ograniczenia temperaturowe, szczególnie podczas ładowania, ponieważ niska temperatura jest dla ogniw bardziej problematyczna w fazie przyjmowania energii niż w fazie oddawania. Dlatego wiele urządzeń ogranicza ładowanie na mrozie albo blokuje je do czasu, aż bateria wróci do bezpiecznego zakresu temperatury, co zwykle jest prawidłową reakcją układu ochrony, a nie usterką.

Osobny temat to progi napięć. W sieci często krążą wartości graniczne, ale w gotowych urządzeniach ustawienia bywają bardziej konserwatywne, żeby wydłużyć żywotność i zmniejszyć ryzyko, że pojedyncze słabsze ogniwo zacznie wymuszać częste odcięcia. Taka konserwatywność nie wynika wyłącznie z ostrożności producenta, tylko z realiów pracy pakietu w różnych warunkach - napięcie zależy od obciążenia, temperatury oraz rezystancji wewnętrznej, a ta zmienia się wraz z wiekiem ogniw. Dlatego BMS często zostawia bufor na spadki napięcia pod dużym prądem, tolerancje pomiaru i naturalny rozjazd między celami, żeby nie doprowadzać do sytuacji, w której krótkotrwałe obciążenie lub gorsza temperatura natychmiast uruchamiają ochronę. W praktyce może to oznaczać wcześniejsze zakończenie ładowania (gdy jedna cela szybciej dobija do górnego progu), wcześniejsze ograniczenie mocy przy niskim SoC albo utrzymywanie większej rezerwy energii, której użytkownik nie wykorzystuje, ale która stabilizuje pracę pakietu i zmniejsza tempo degradacji. Z perspektywy eksploatacji jest to więc nie tyle strata, ile świadomy kompromis: mniejsza pojemność użytkowa na cykl w zamian za bardziej przewidywalne zachowanie baterii, łagodniejsze warunki dla ogniw i dłuższą żywotność całego systemu.

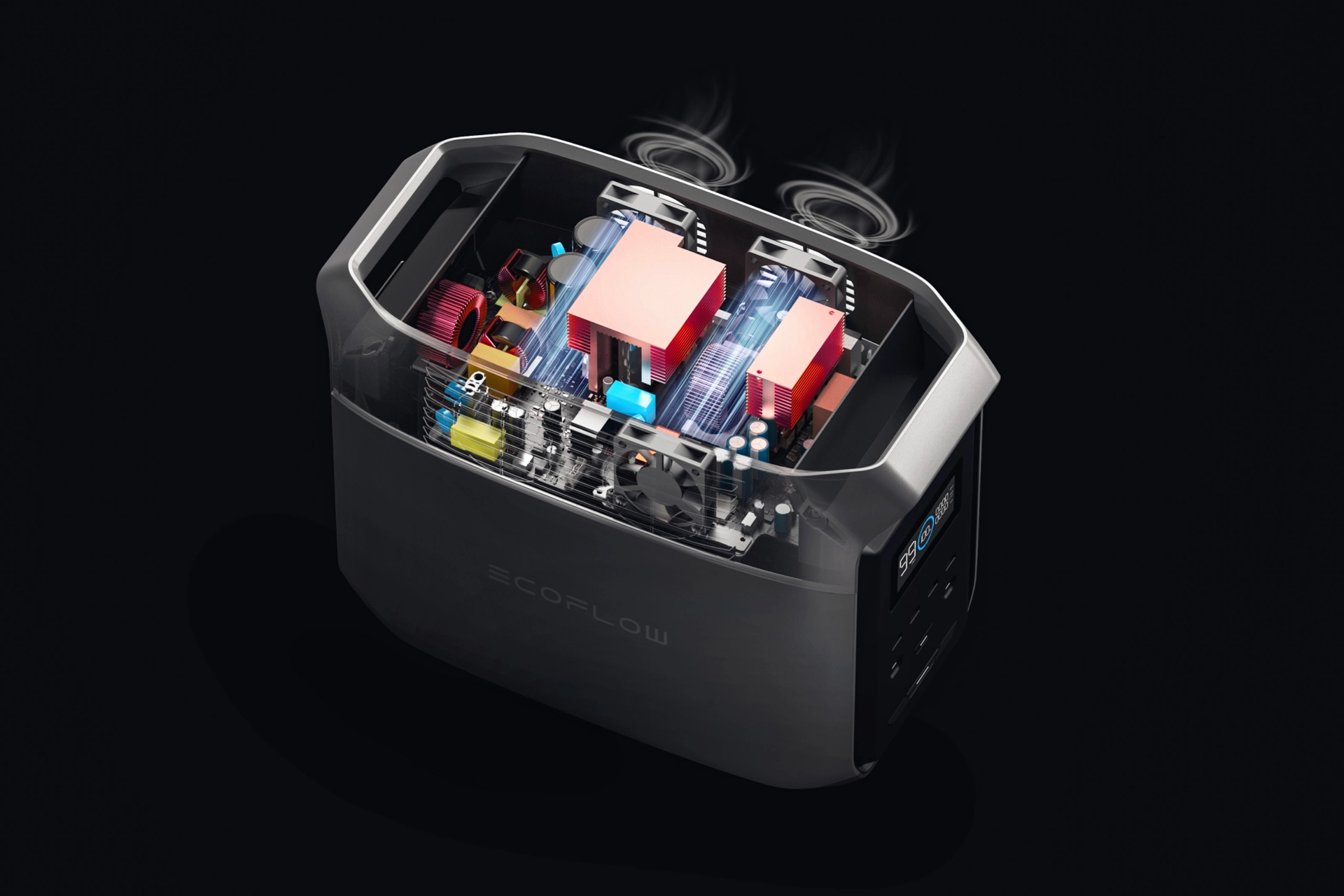

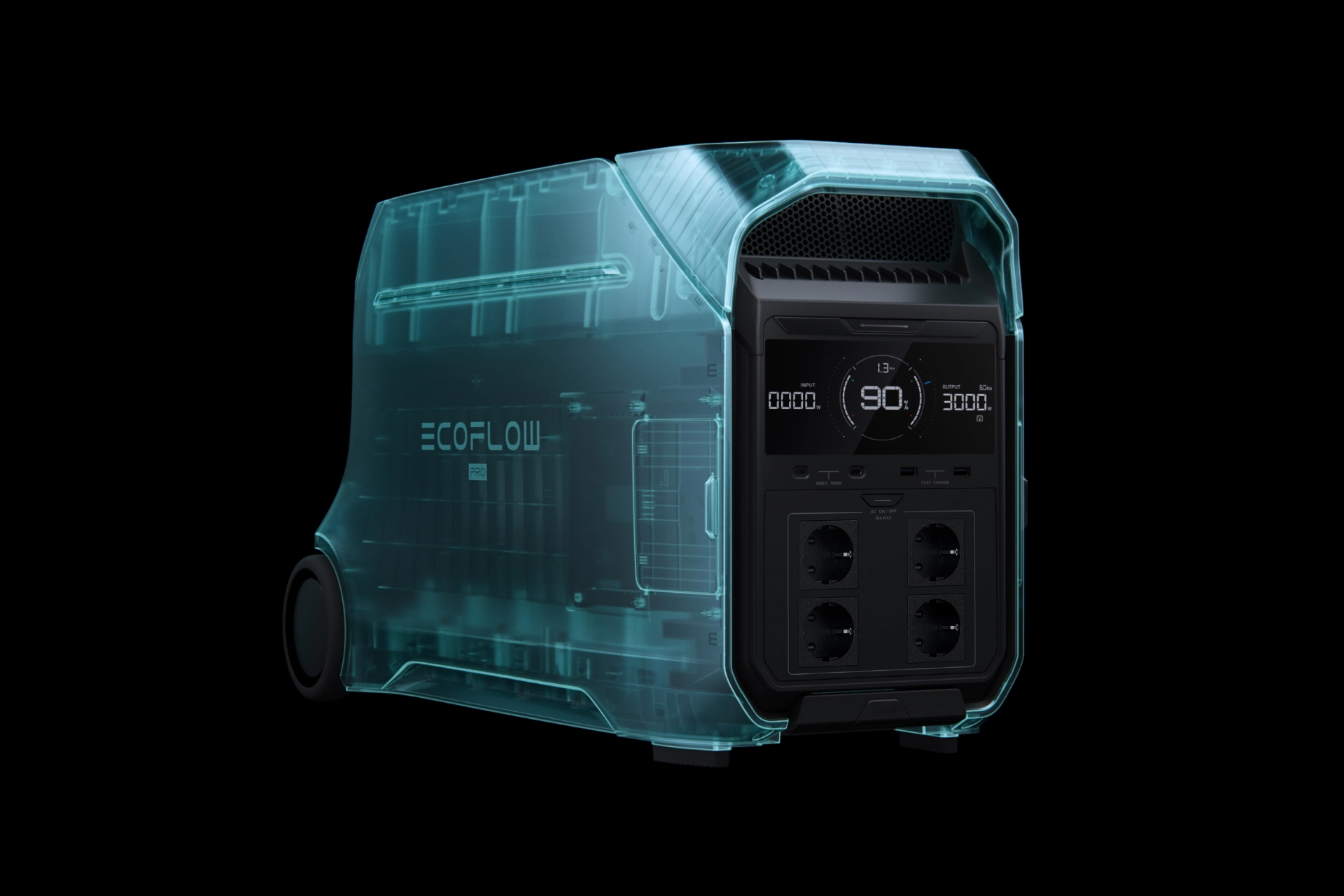

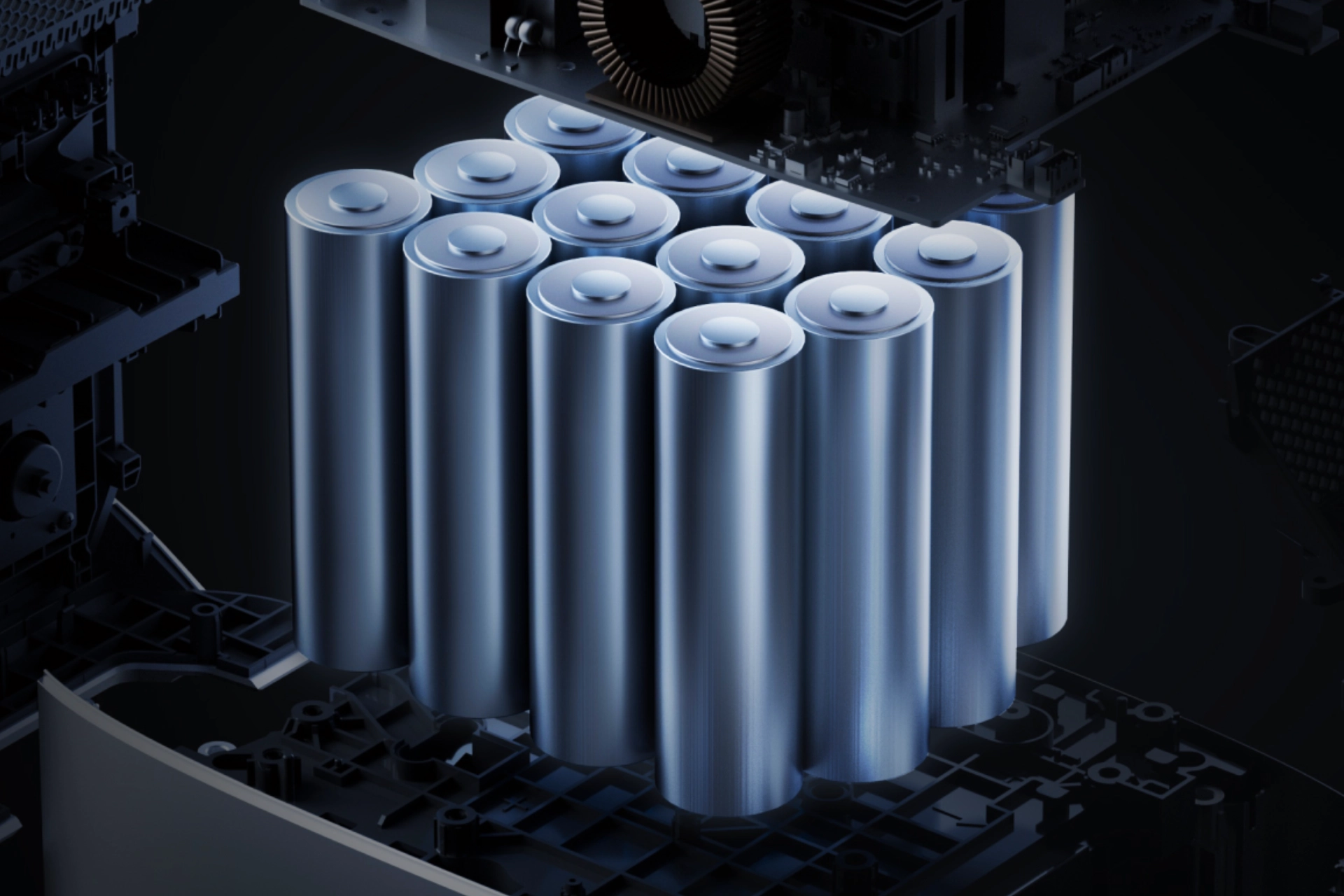

Stacje zasilania z BMS - jak to działa?

W stacjach zasilania BMS jest tym elementem, który pilnuje baterii i decyduje, ile mocy urządzenie może w danej chwili bezpiecznie oddać lub przyjąć podczas ładowania. Sprawdza napięcia poszczególnych ogniw, prąd i temperaturę, a potem na tej podstawie wprowadza ograniczenia, gdy warunki robią się trudne. Dlatego stacja czasem nie wyłącza się od razu, tylko najpierw zmniejsza maksymalną moc, na przykład przy niskim poziomie naładowania albo gdy podłączysz duże obciążenie. Podczas ładowania BMS dba o to, żeby żadna cela nie była przeładowana, a jeśli ogniwa są nierówne, może zwolnić końcówkę ładowania, żeby je wyrównać, co wydłuża czas, ale poprawia stabilność pakietu. Wpływa też na to, jak stacja pokazuje procent baterii i przewidywany czas działania, bo te wartości są liczone na podstawie pomiarów, a nie odczytywane wprost. Jeśli stacja ma dobrą diagnostykę, użytkownik może zobaczyć dodatkowe informacje, takie jak temperatury i limity mocy, co ułatwia zrozumienie, dlaczego urządzenie w danym momencie działa szybciej, wolniej albo ogranicza ładowanie.
